Horizontale 5-assige werkcentrum MORI SEIKI SH8000/5AX – Gebruikt
Horizontale 5-assige werkcentrum MORI SEIKI SH8000/5AX – Gebruikt

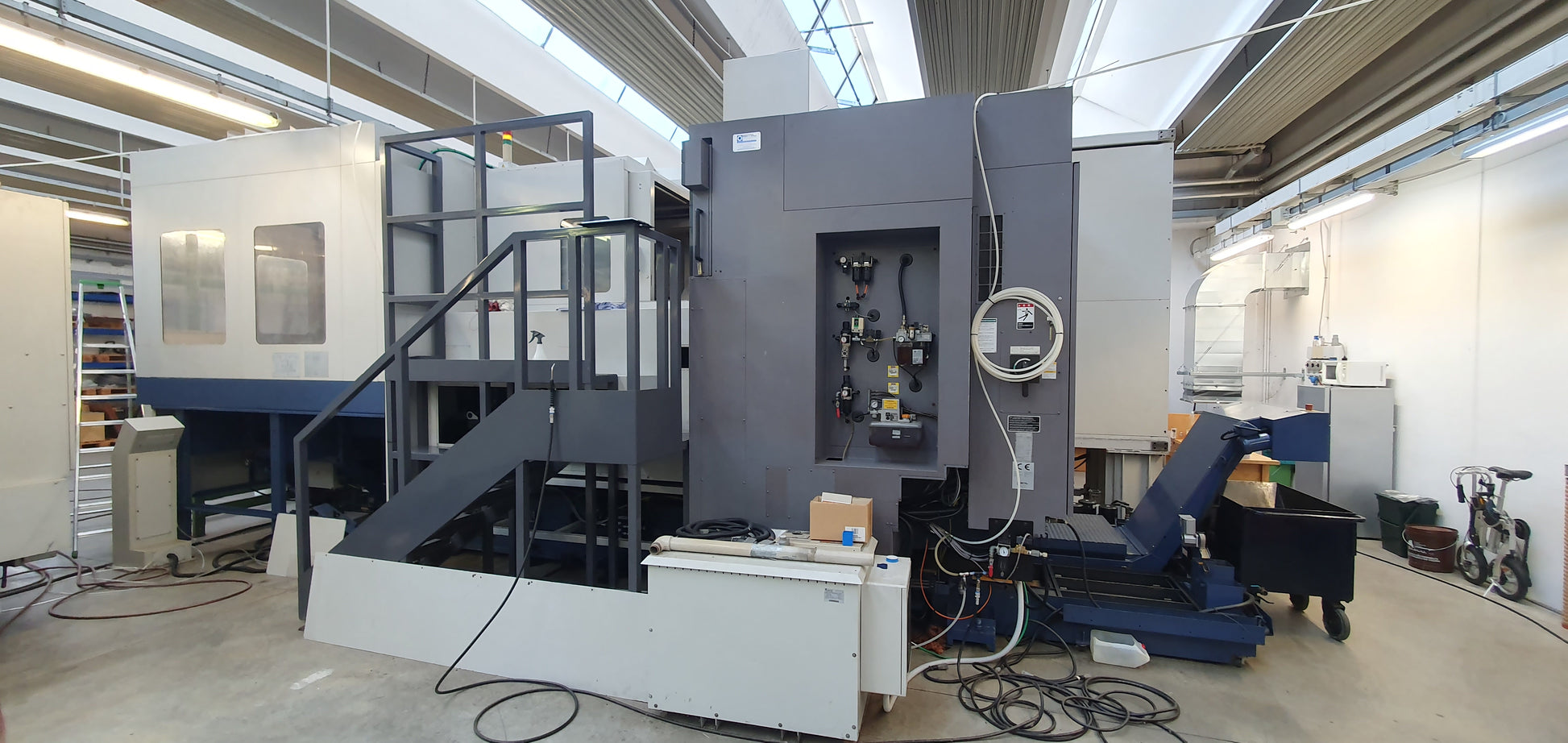

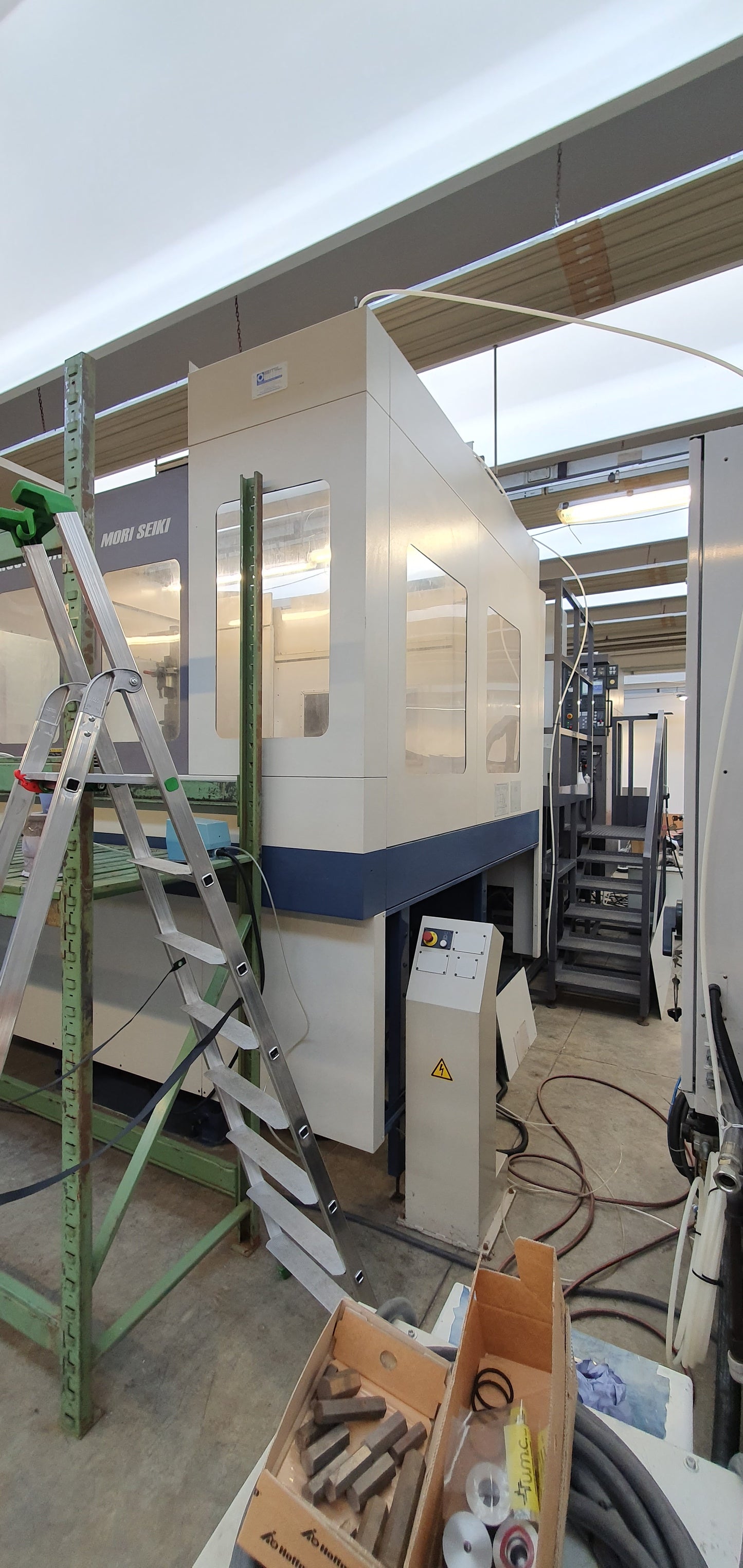

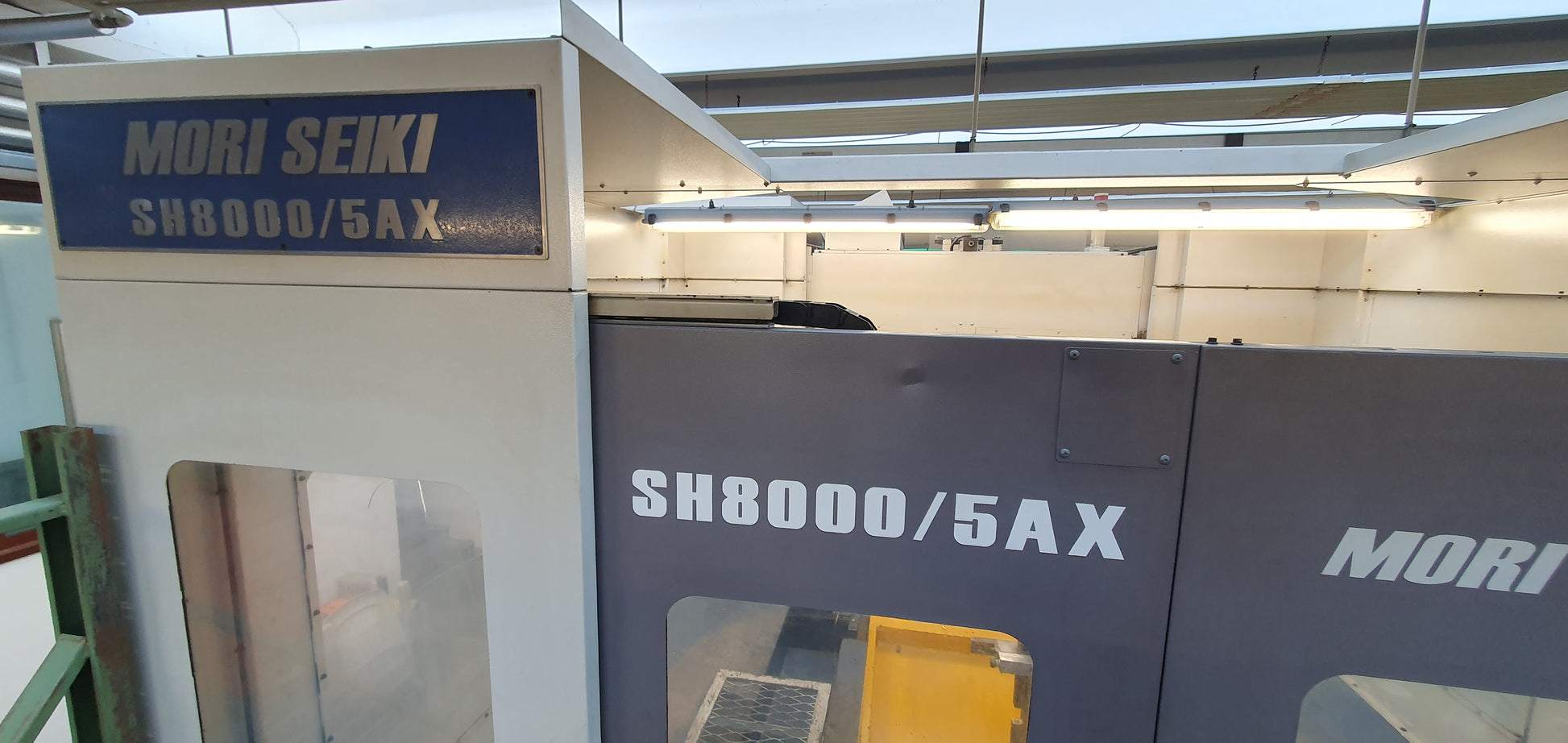

MORI SEIKI SH8000/5AX – Gebruikte 5-assige horizontale werkruimte
Horizontale werkruimte MORI SEIKI SH8000/5AX, bouwjaar 2002, onderworpen aan een volledige revisie in 2016 en daarna slechts een zeer beperkt aantal uren gebruikt.
Groot apparaat met een robuuste constructie, geschikt voor complexe mechanische bewerkingen, bewerkingen op meerdere vlakken en zware materiaalverwijdering.

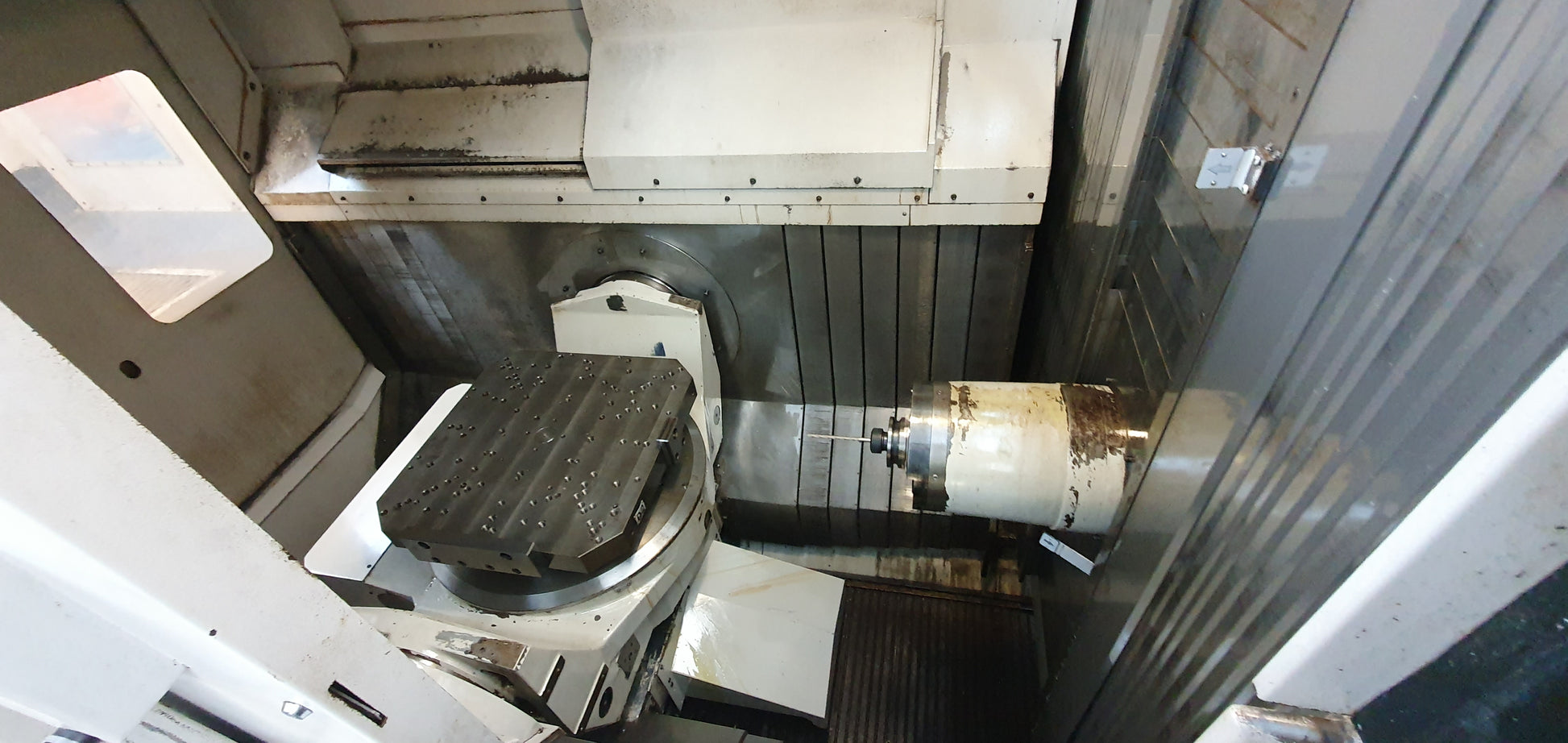

Uitgerust met CNC FANUC 16iMA, dubbele pallet, continue B-as, spindel BT50 van 10.000 tpm, automatische gereedschapswijzer met 150 gereedschappen en koelsysteem met hoge druk.
Technische kenmerken
- Merk: MORI SEIKI
- Model: SH8000/5AX
- Bouwjaar: 2002
- Serienummer: SH800BA0059

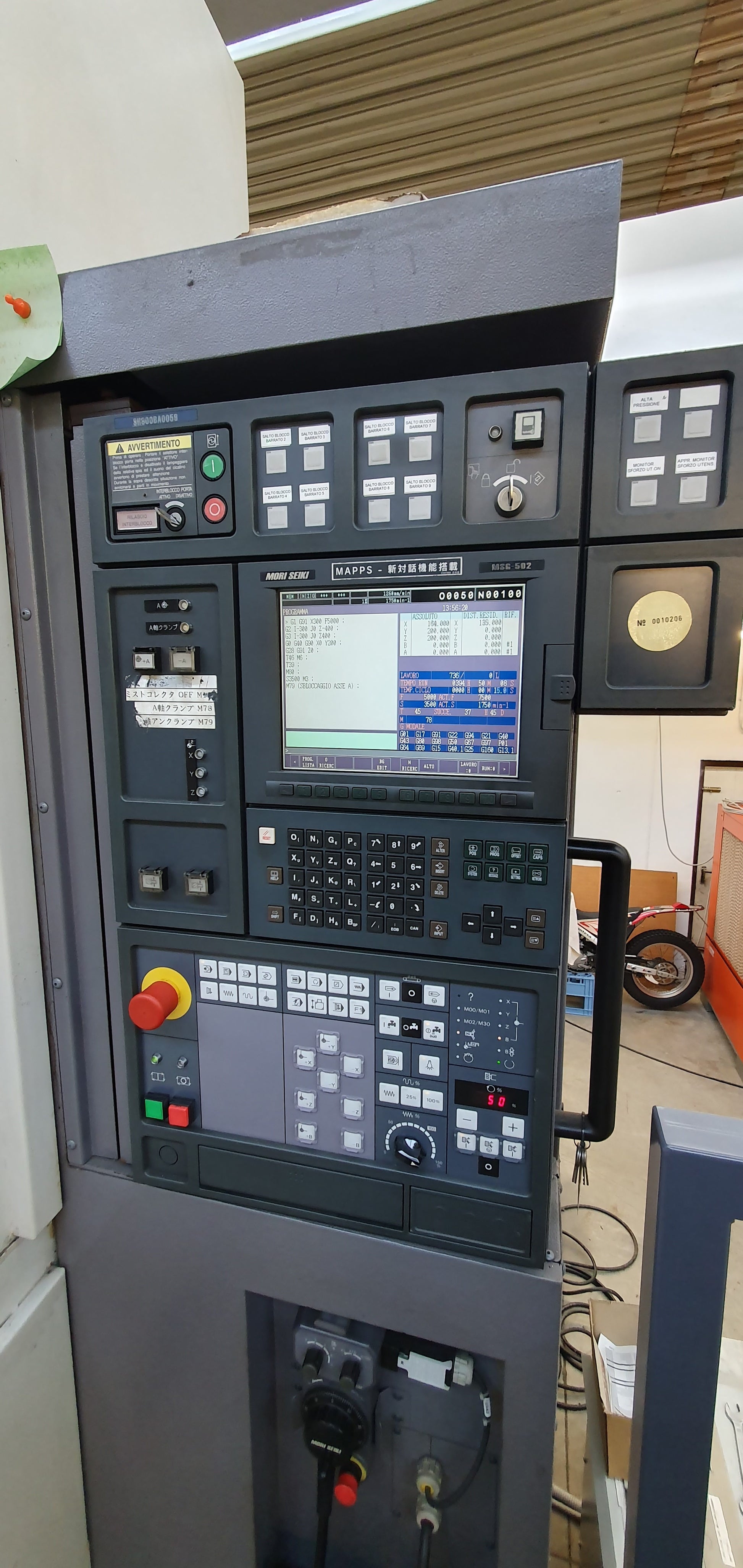

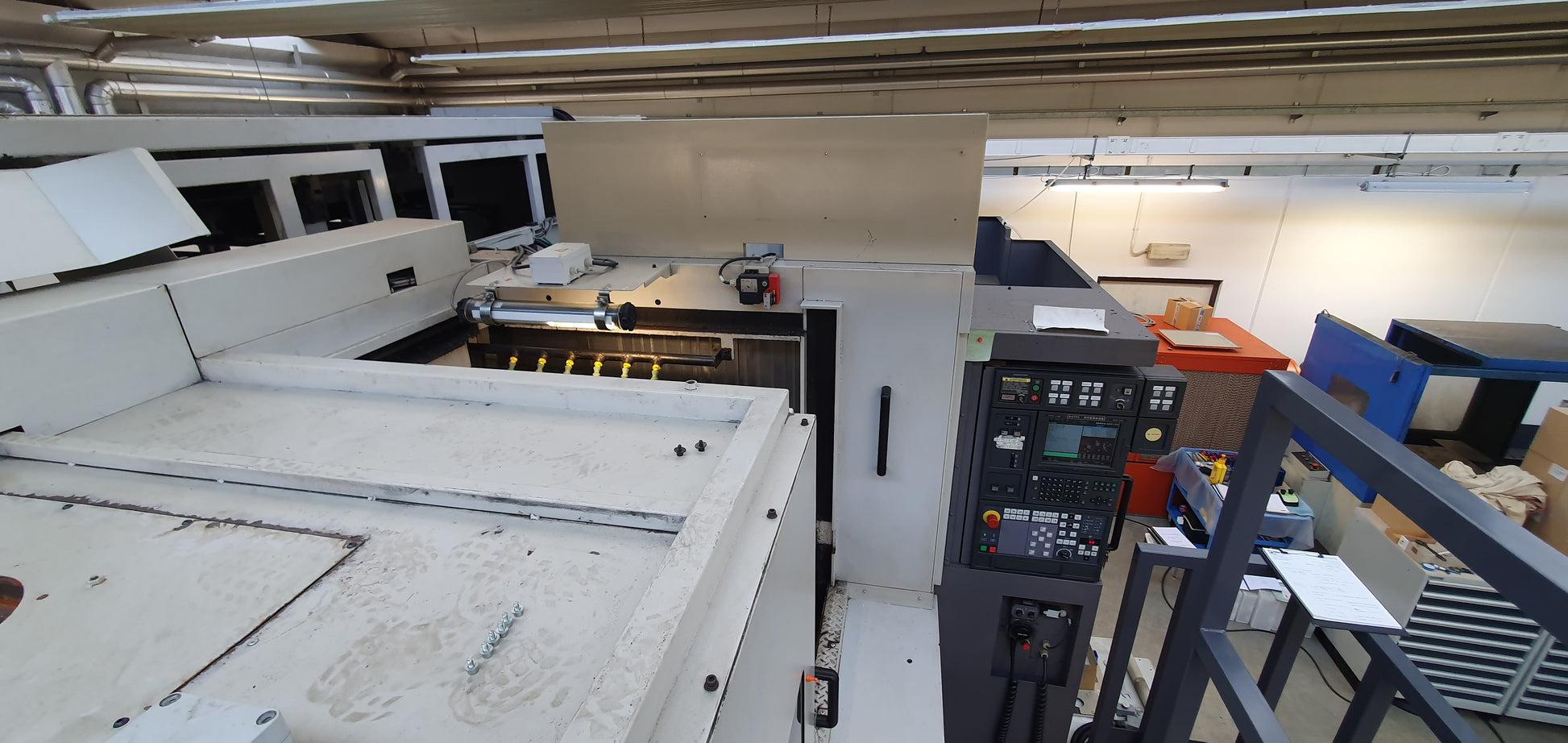

- CNC-besturing: FANUC 16iMA
- X-as verloop: 1.080 mm
- Y-as verloop: 1.200 mm
- Z-as verloop: 1.000 mm

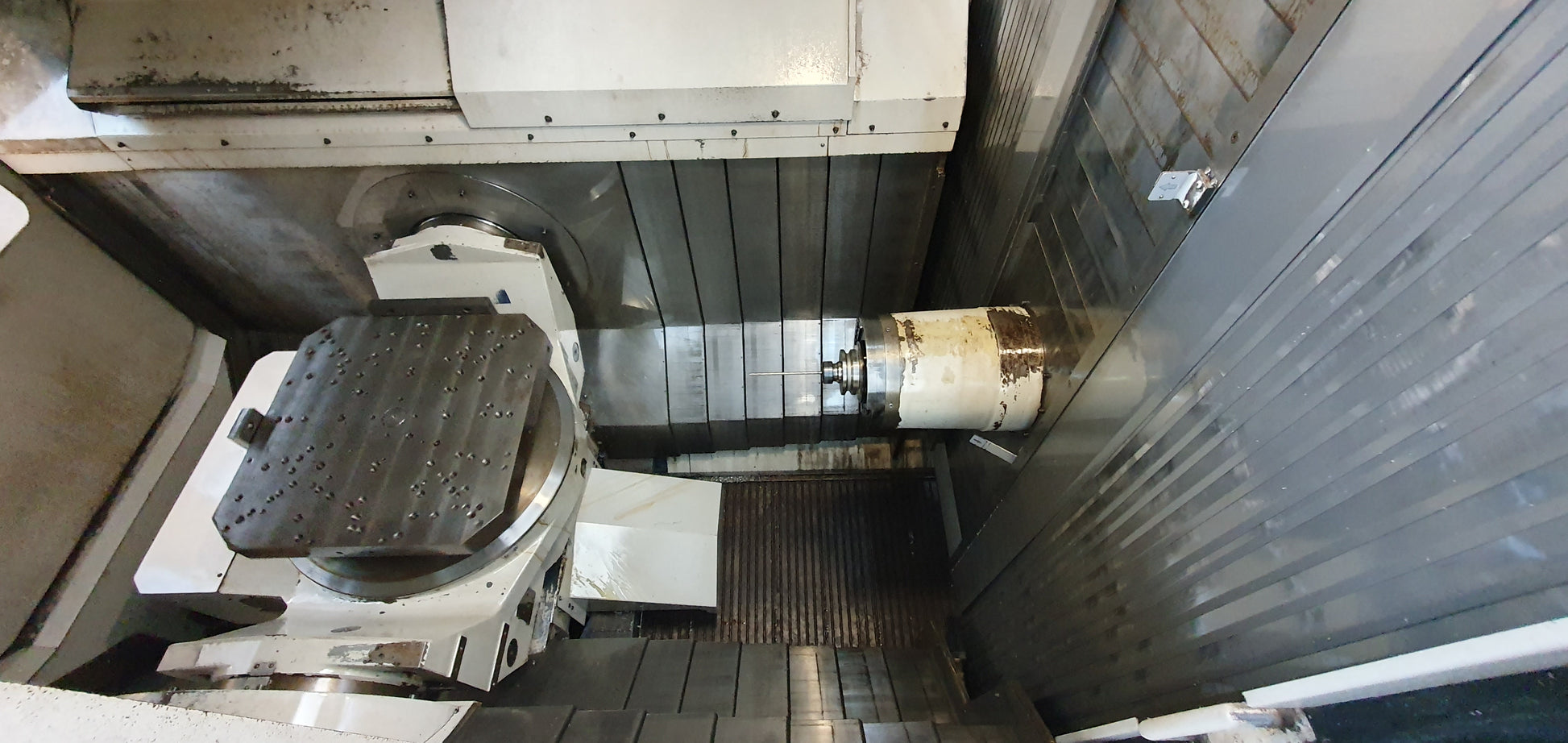

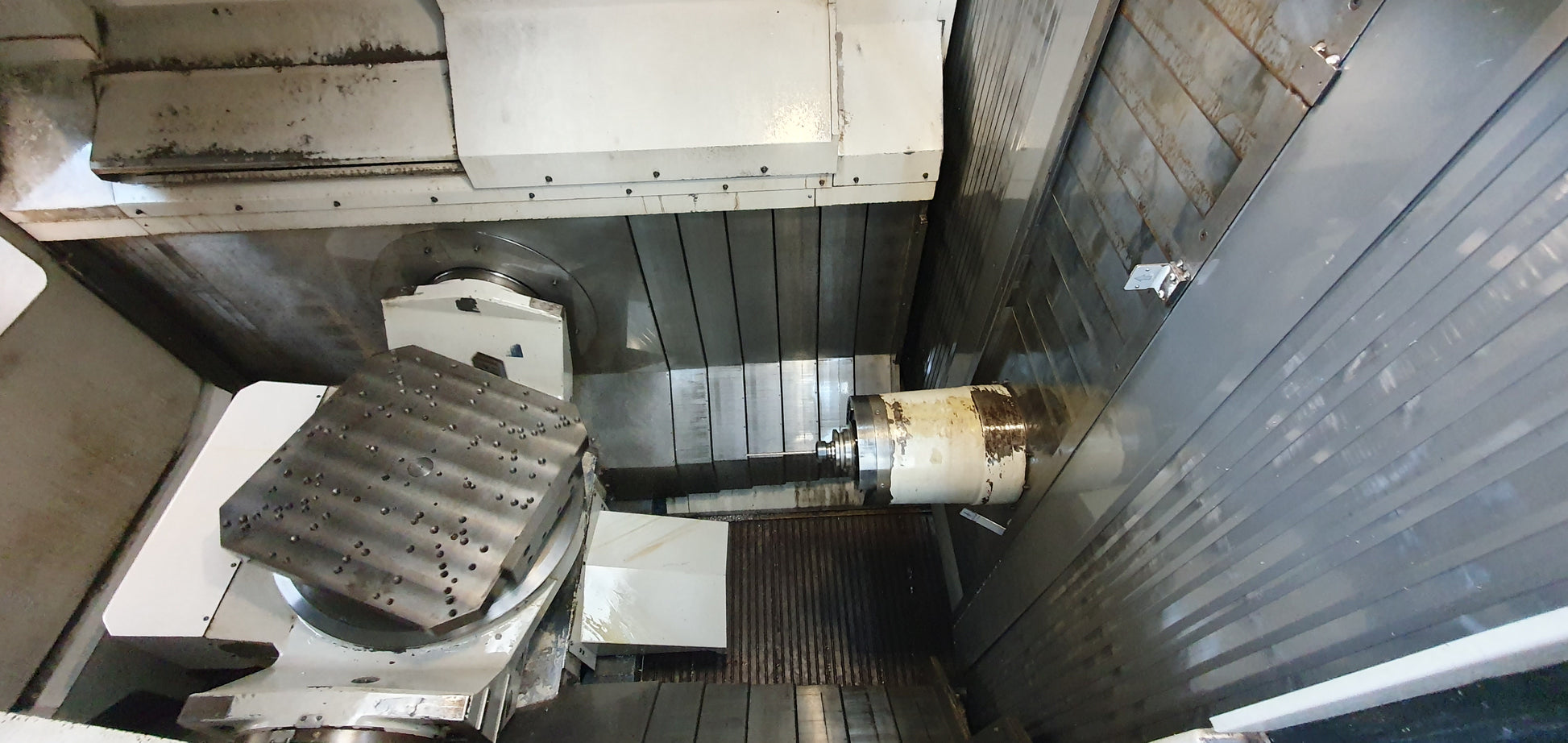

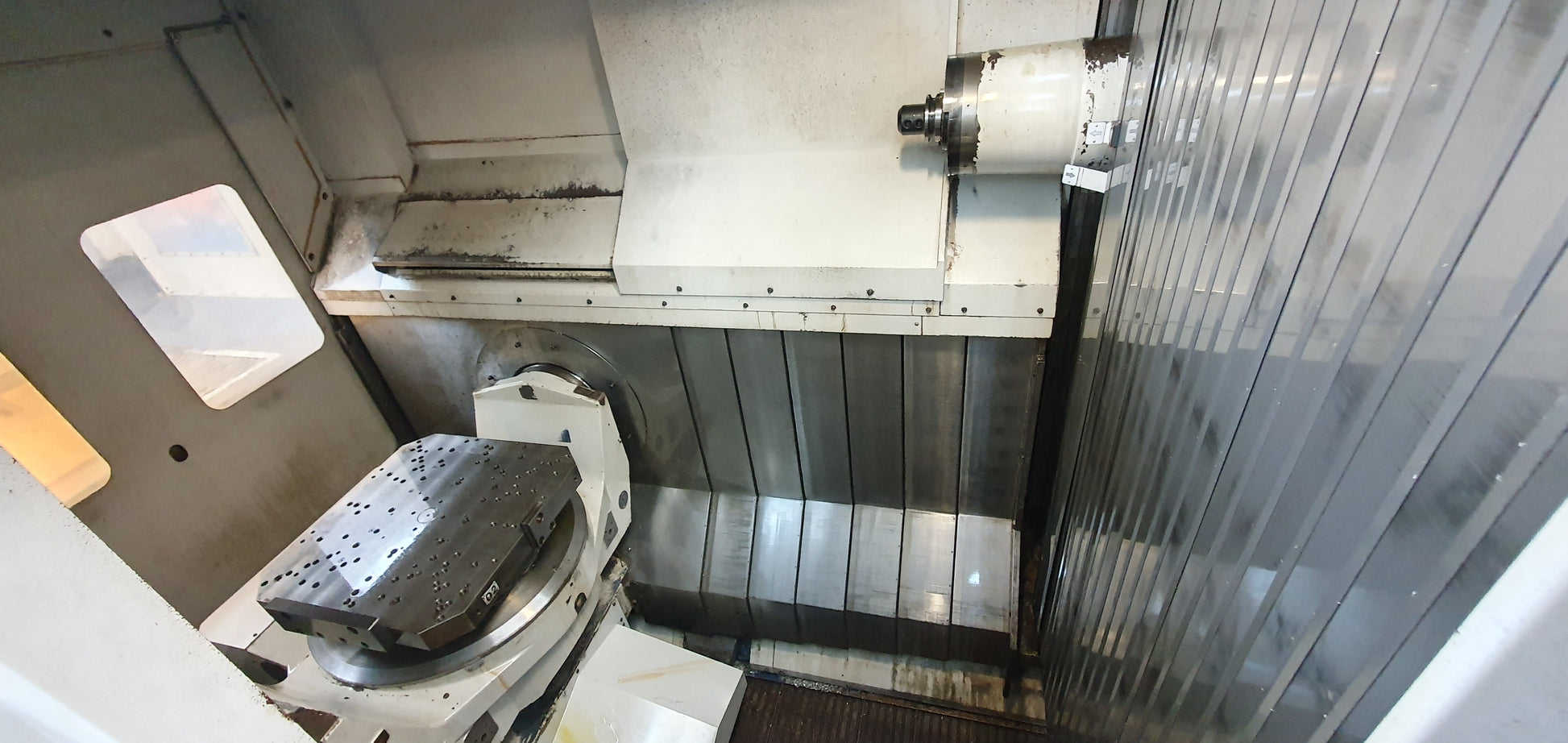

- B-as: continu
- Resolutie B-as: 0,001°
- Snelsnelheden: tot 42 m/min
- Aantal pallets: 2
- Paletgrootte: 630 × 630 mm
- Maximale palletbelasting: 1.000 kg
- Maximale werkstukafmetingen: Ø 1.000 × H 1.000 mm
- Spindelhouder: MAS BT50
- Spindelsnelheid: 10.000 tpm
- Spindelvermogen: 30 kW

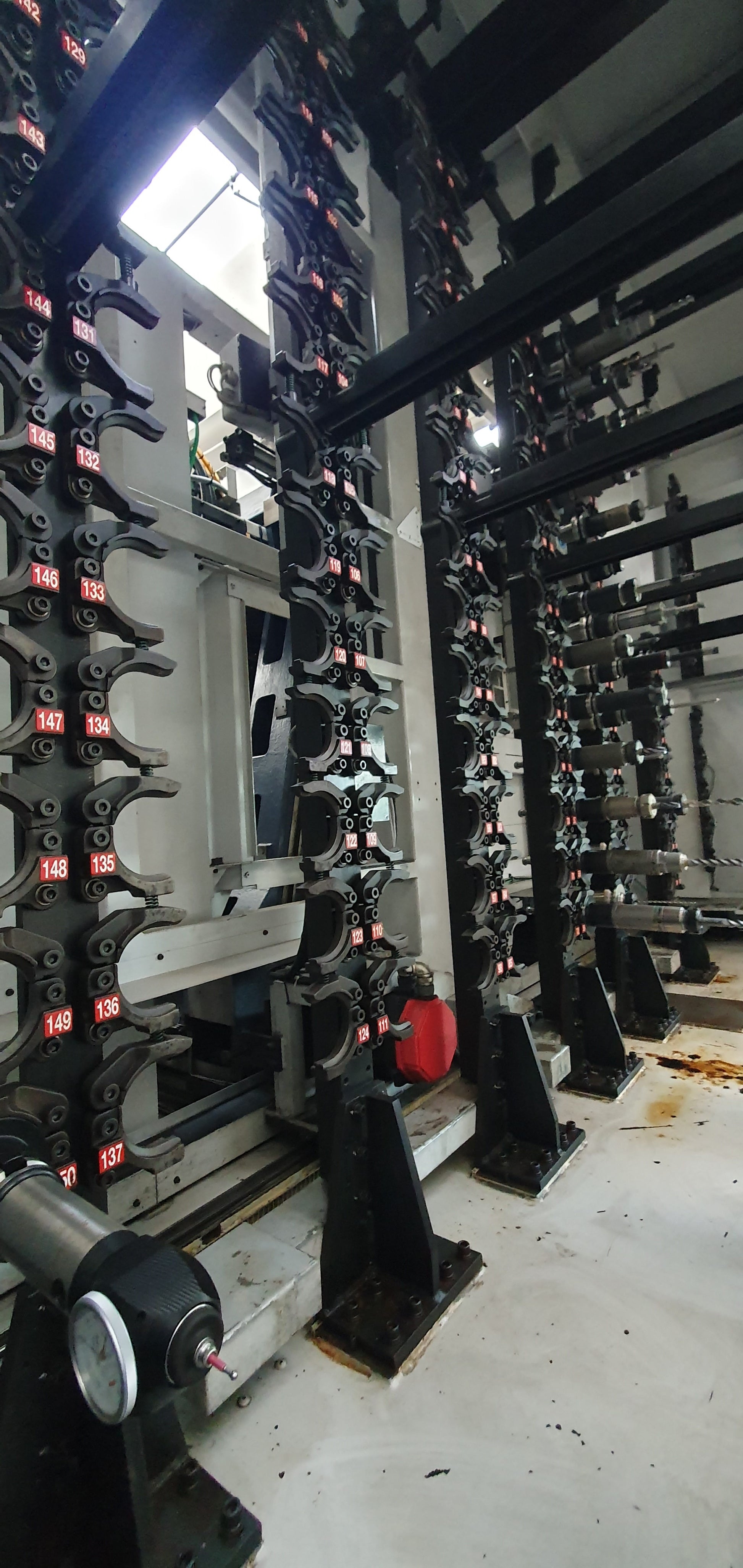

- Gereedschapswijzer: 150 posities
- Nominaal elektrisch vermogen: 100 kVA

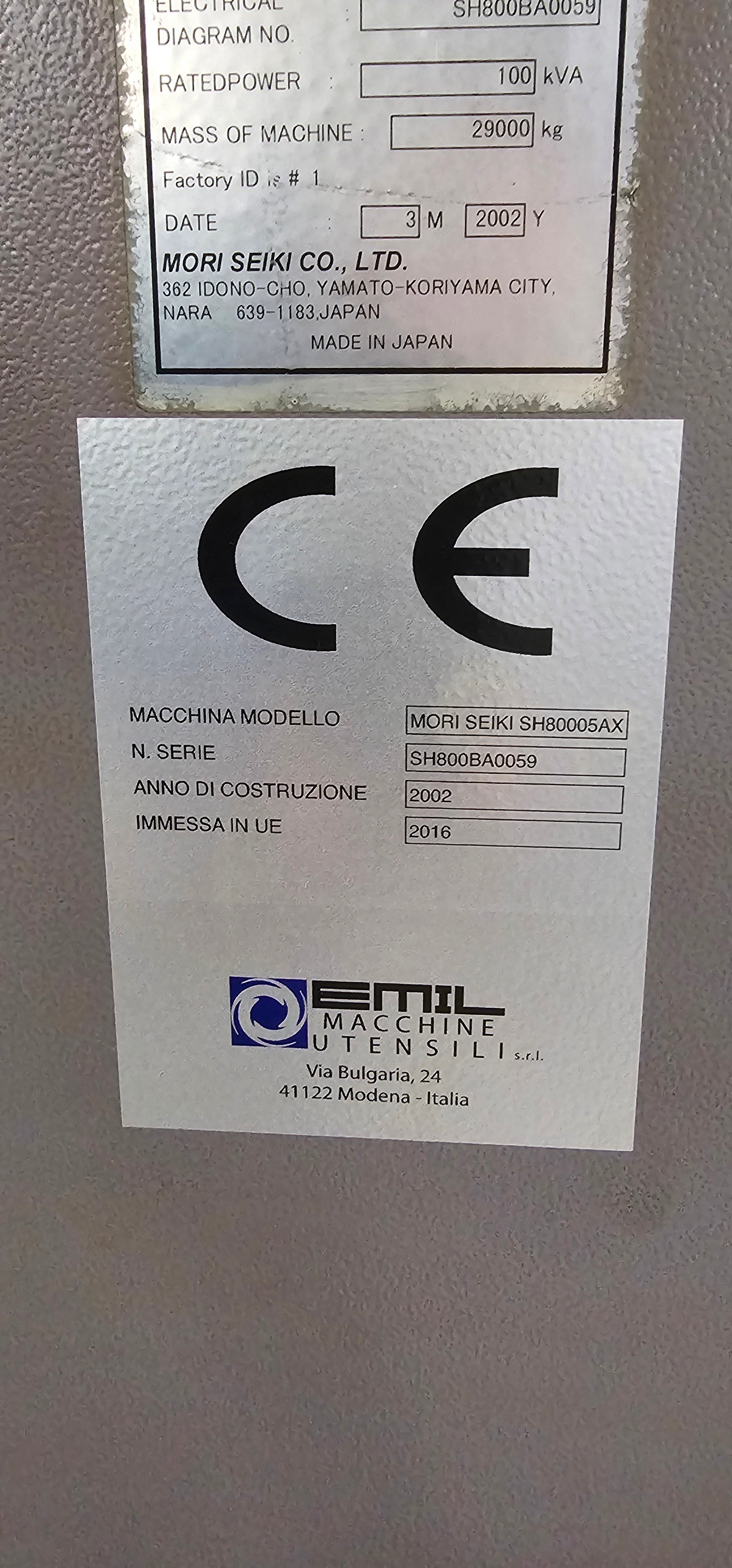

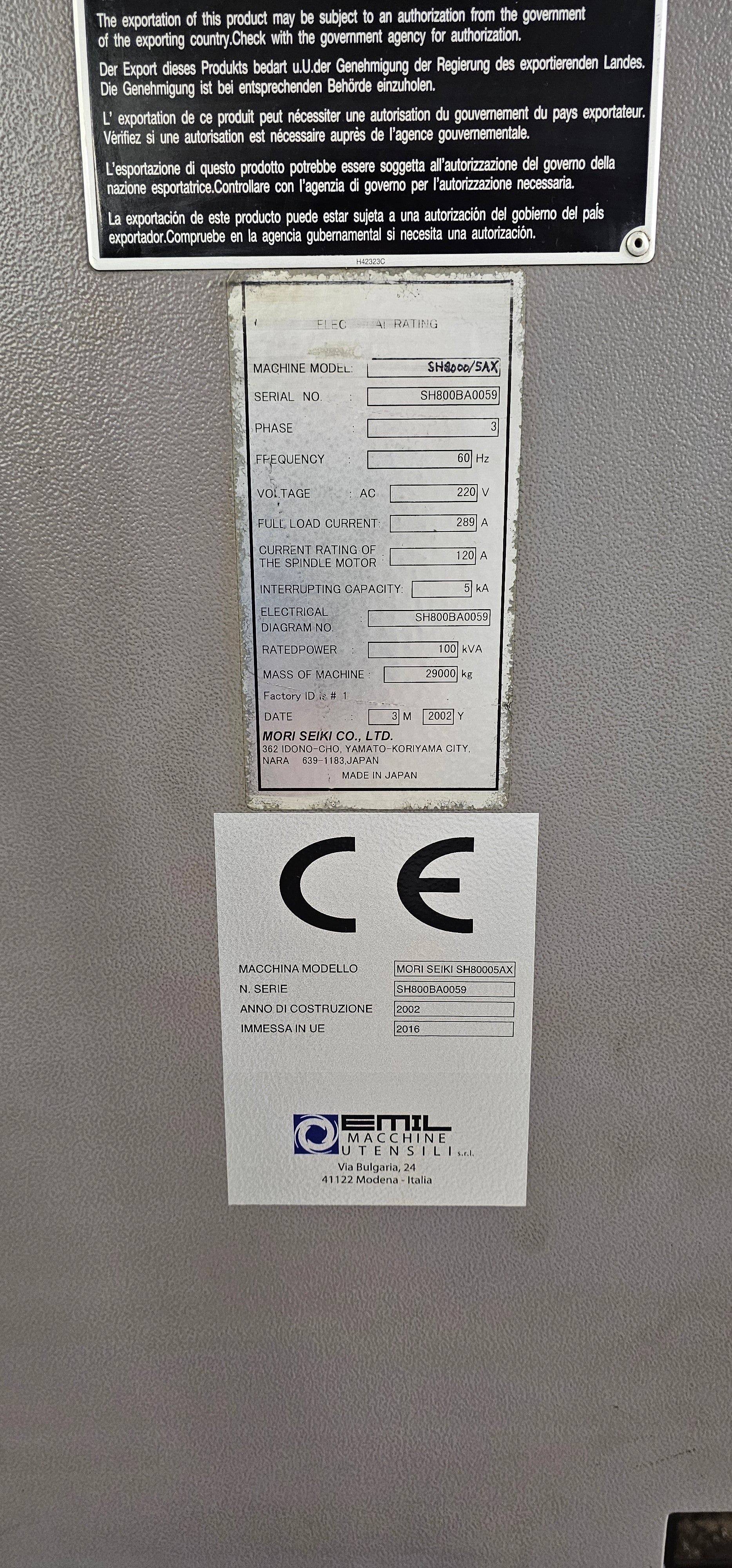

- Op het originele naamplaat vermeld gewicht: 29.000 kg
Volledige revisie in 2016
In 2016 is het apparaat onderworpen aan een belangrijke algemene revisie, met gedocumenteerde werkzaamheden aan diverse mechanische, elektrische en hydraulische componenten.
De werkzaamheden omvatten onder meer:
- vervanging van de spindel;

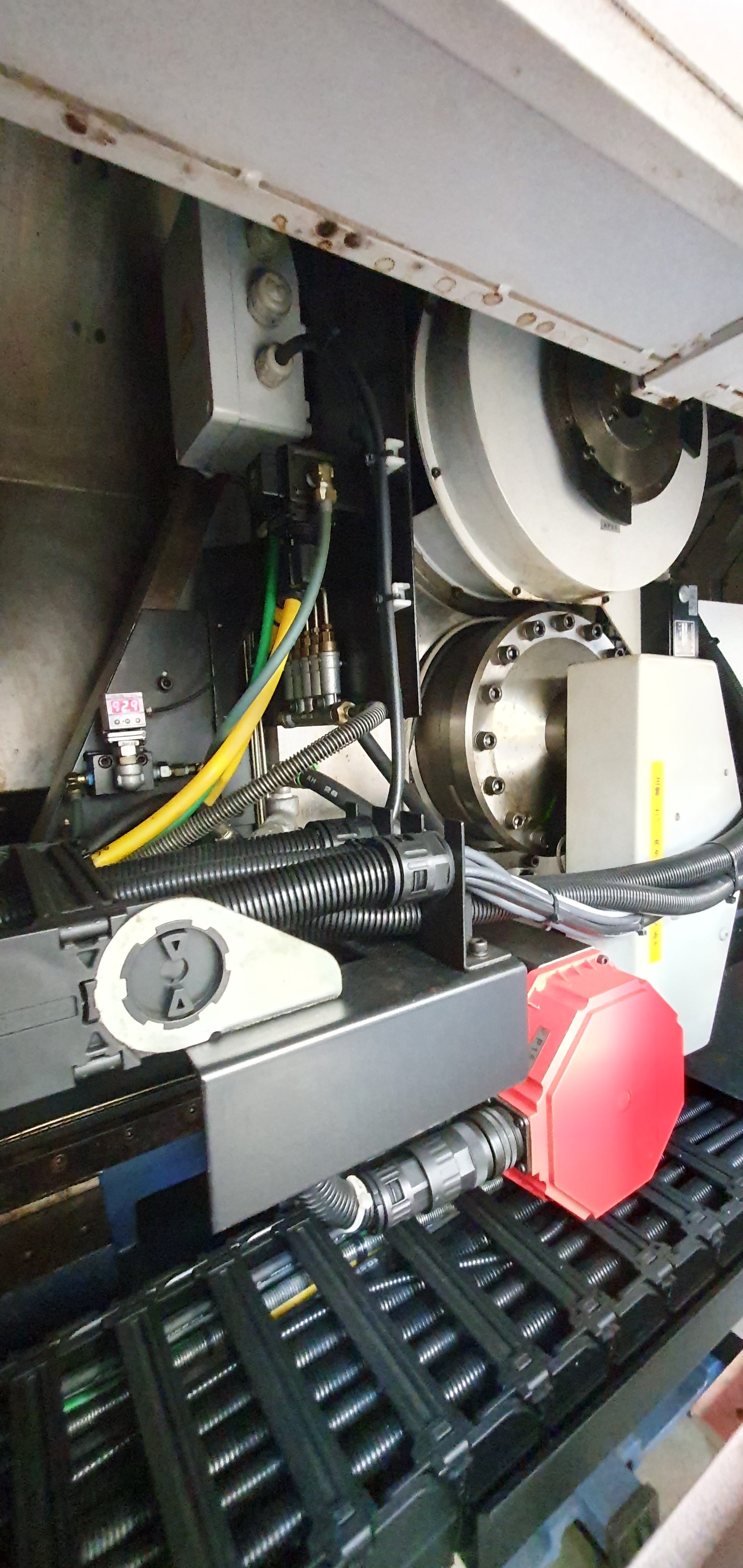

- vervanging van de Z-as motor;

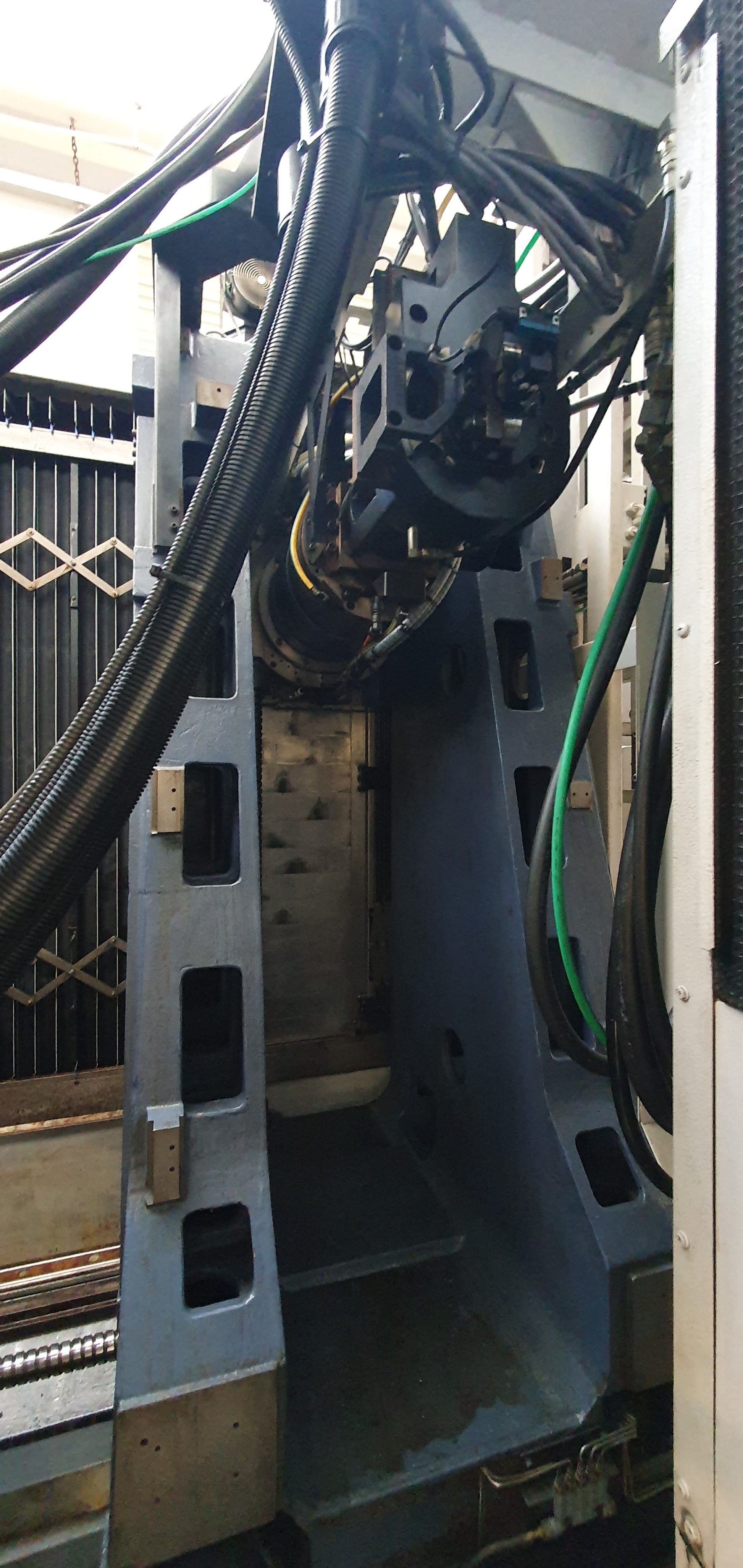

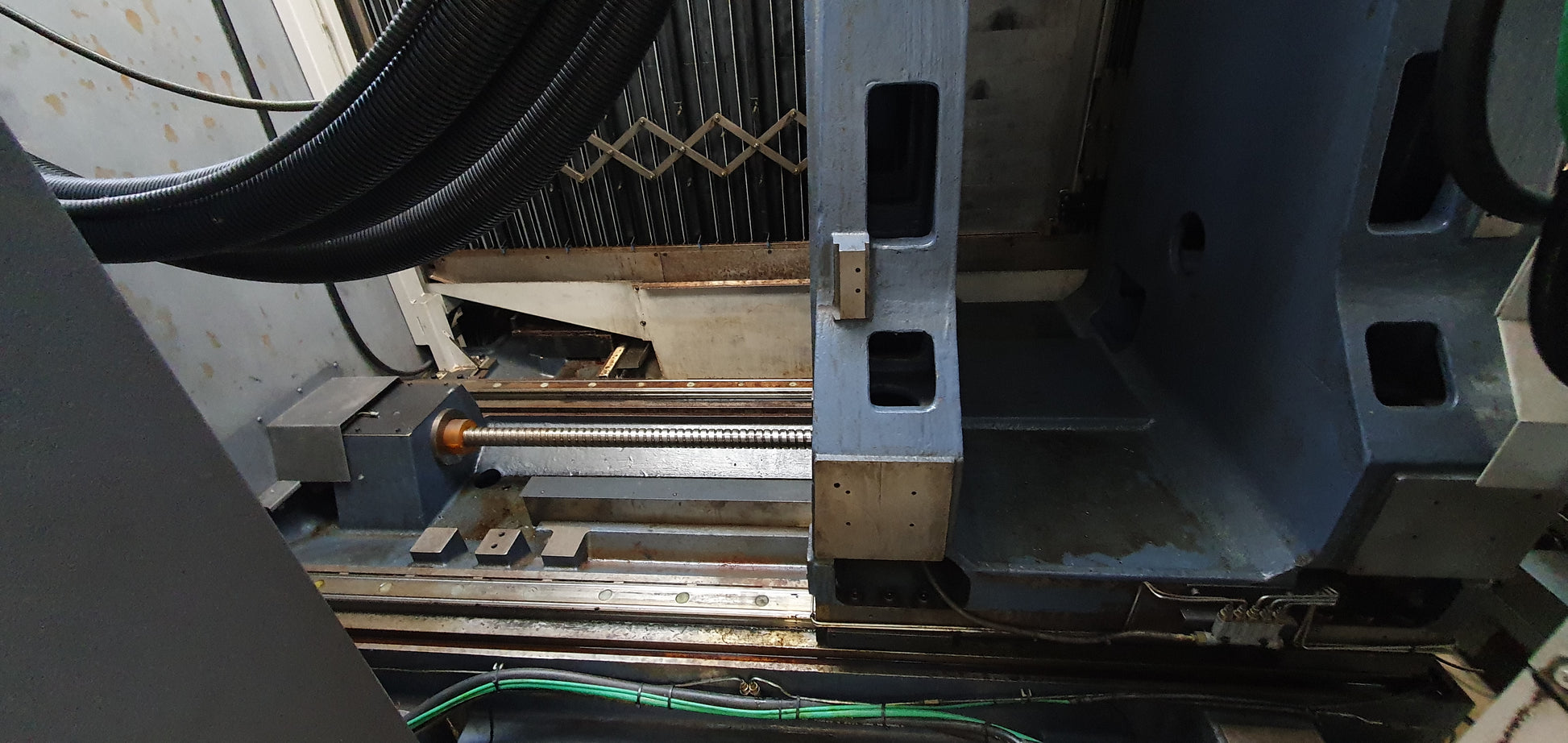

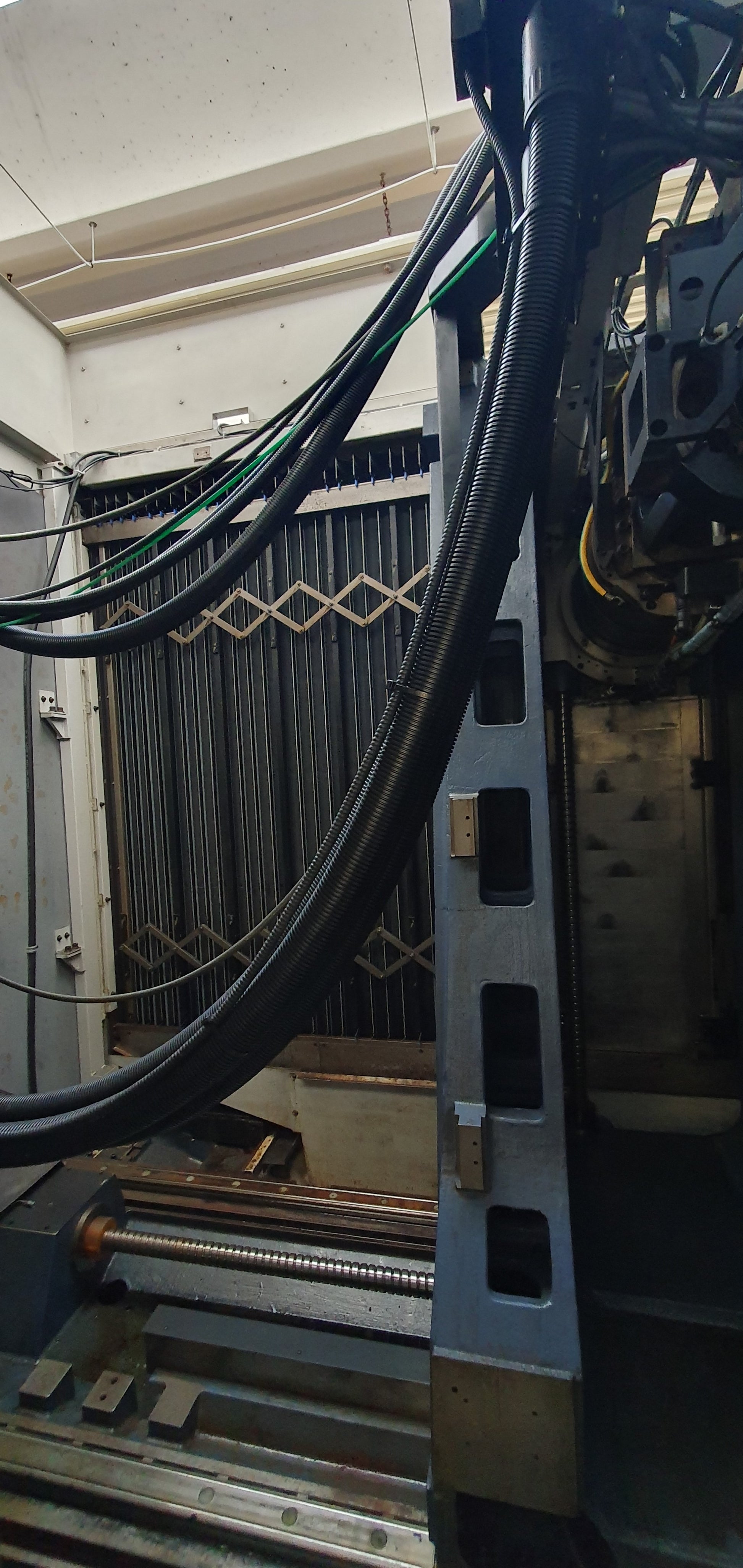

- vervanging van de lineaire geleiders;
- vervanging van de kogelomloopspindels en bijbehorende lagers;
- vervanging van hydraulische pompen en kleppen;
- vervanging van diverse FANUC-aandrijvingen;
- werkzaamheden aan de elektrische installatie;
- installatie van een nieuwe transformator;

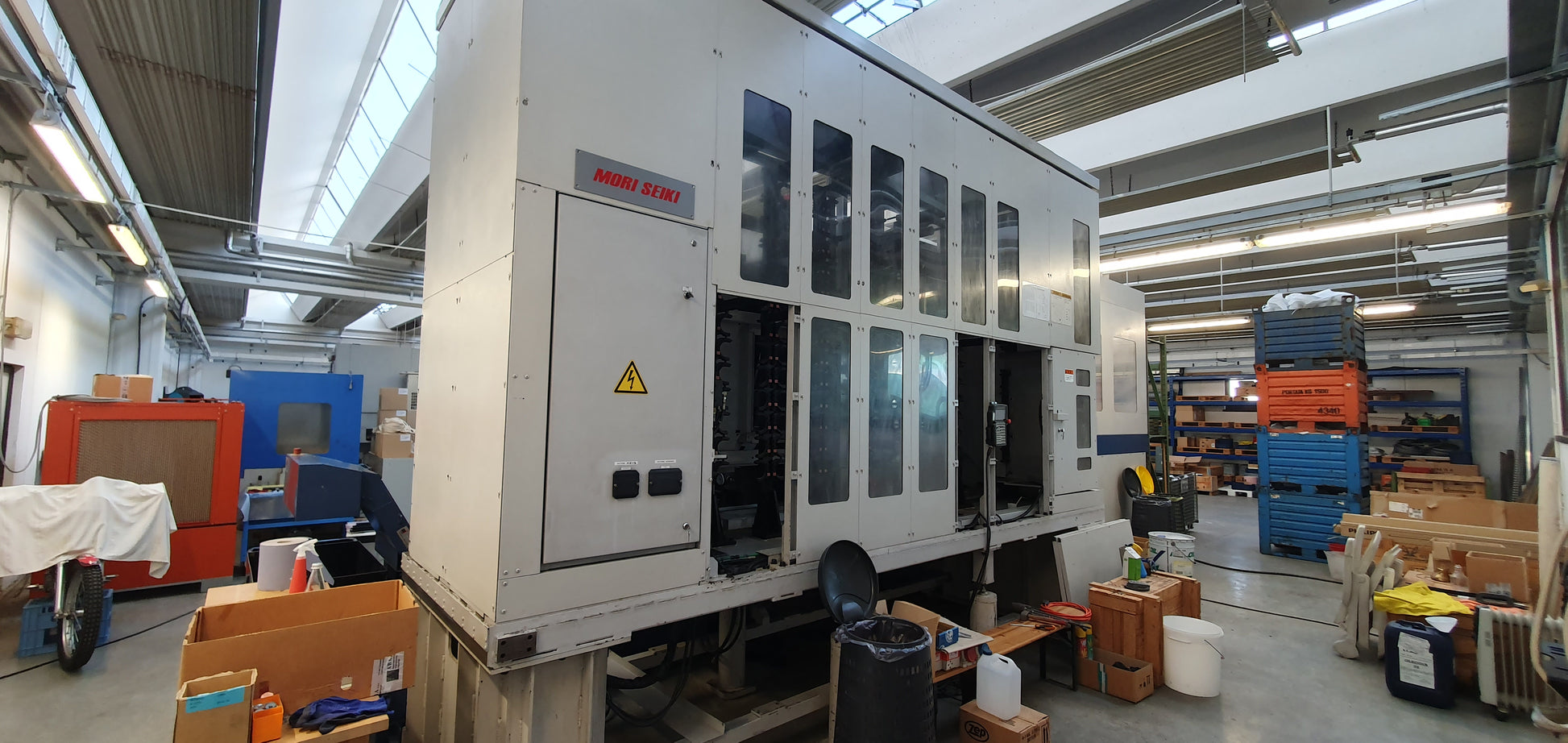

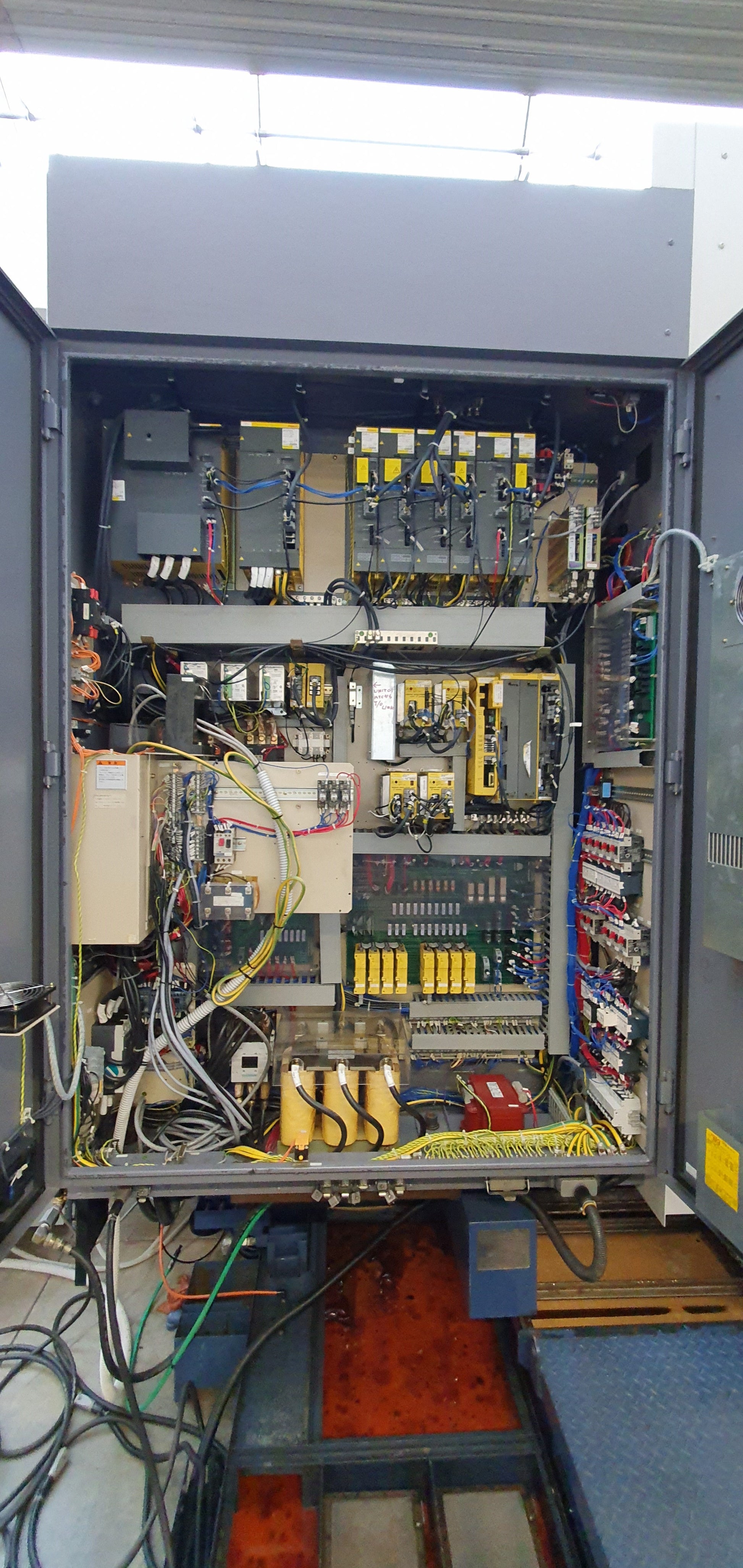

- werkzaamheden aan de elektrische schakelkast.
Er is documentatie beschikbaar over de uitgevoerde werkzaamheden en de vervangen componenten.

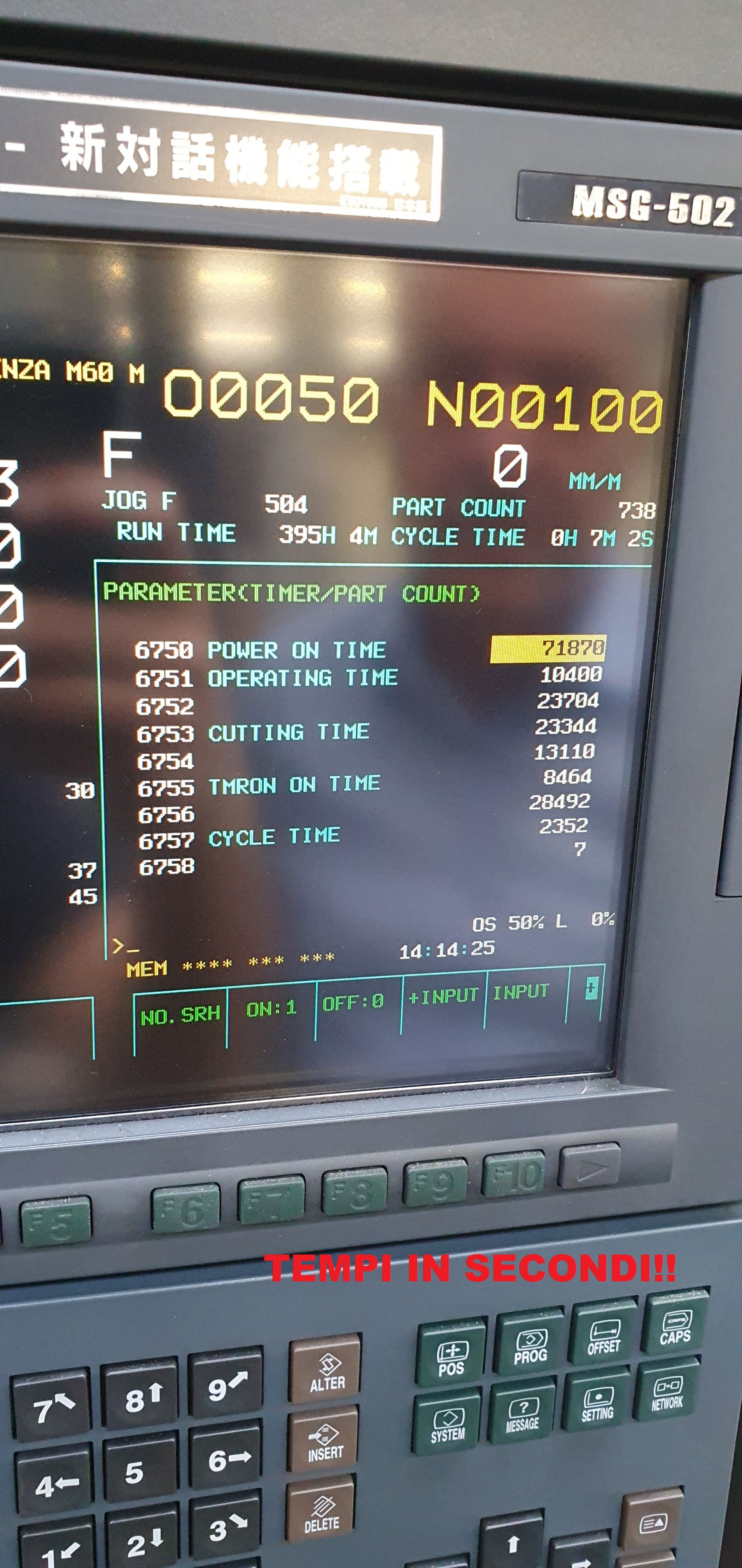

De spindel, die tijdens de revisie nieuw is geïnstalleerd, heeft na de werkzaamheden nog ongeveer 400 uur in totaal gedraaid, waaronder uren voor testen en lichte bewerkingen.

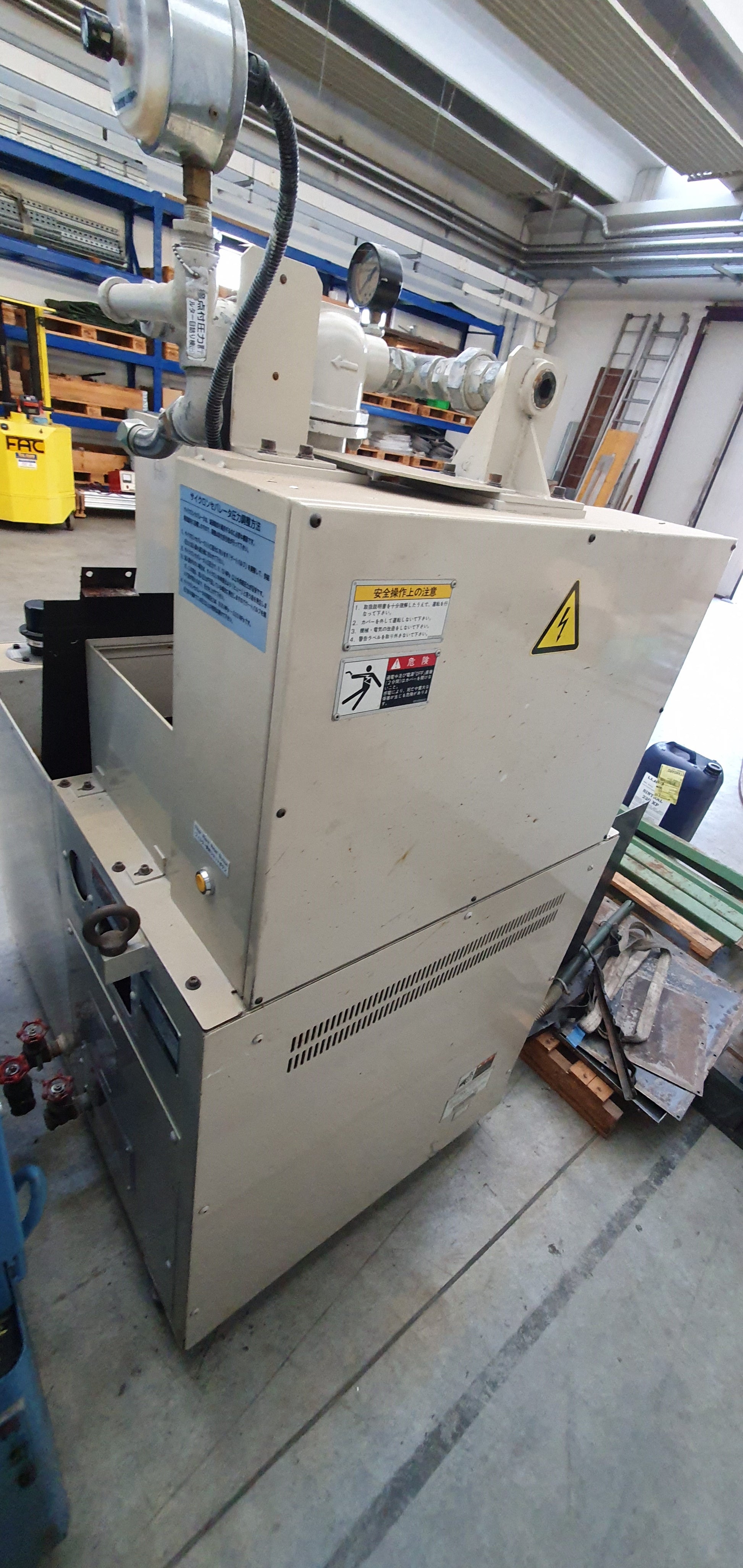

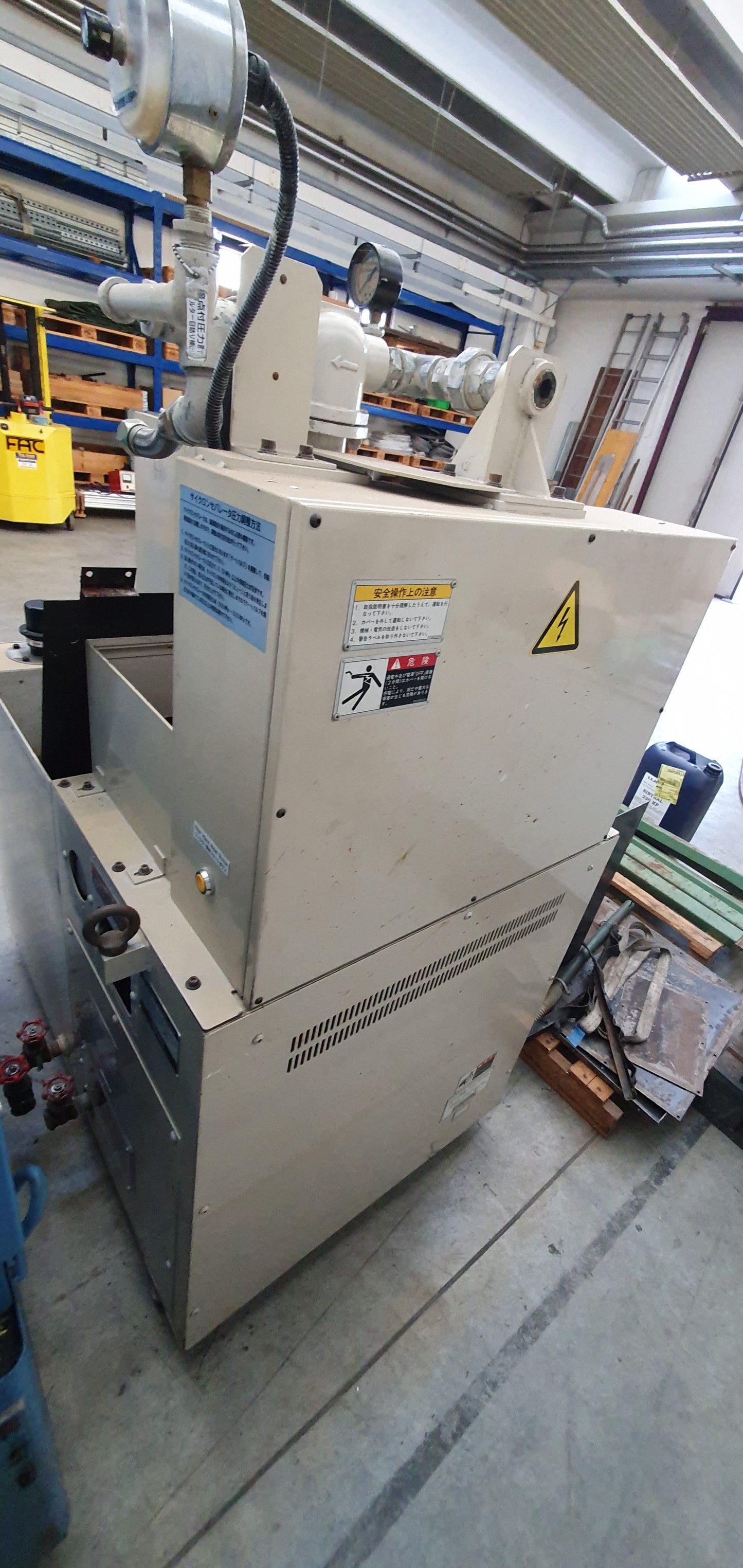

Koelsysteem met hoge druk

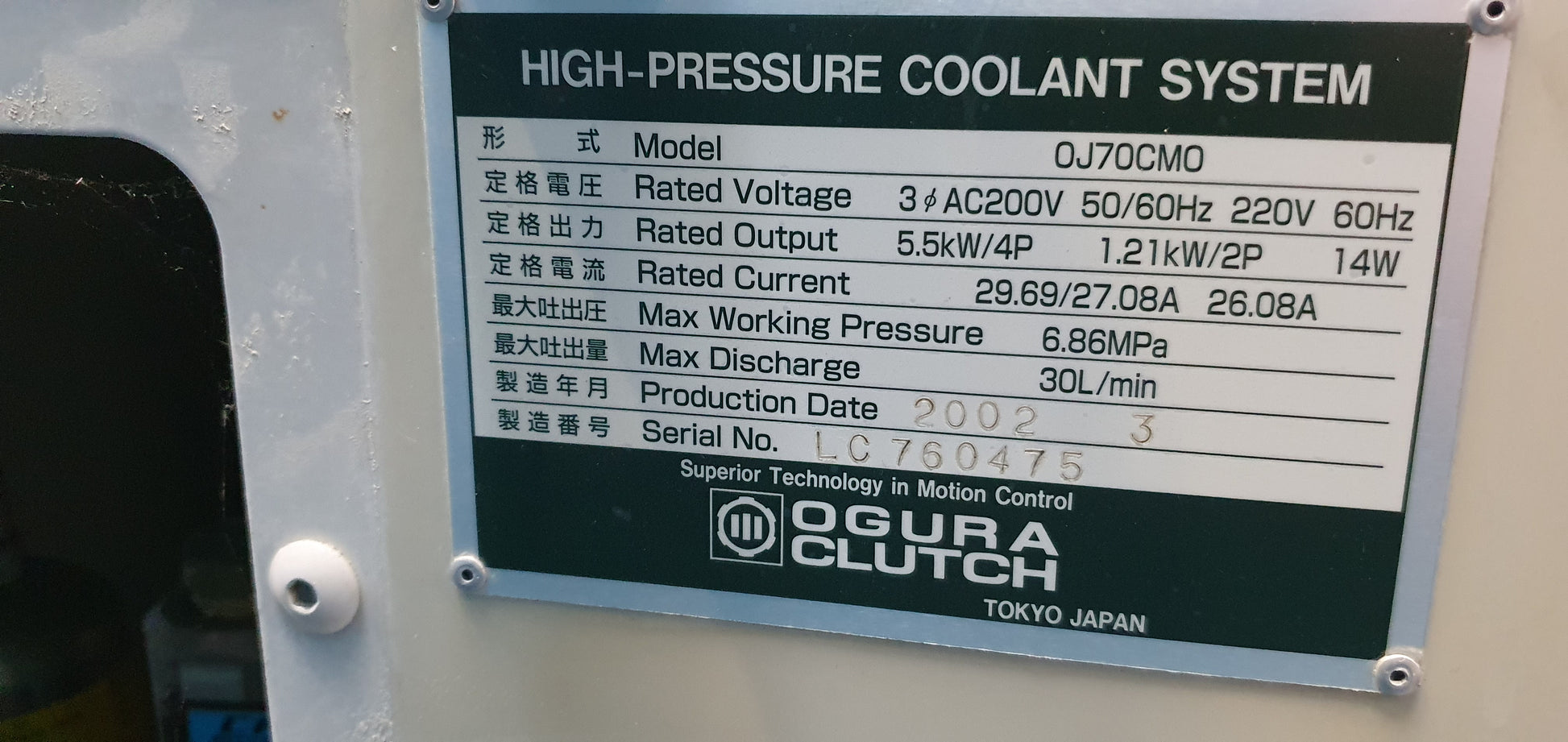

Het apparaat is uitgerust met systeem OGURA CLUTCH OJ70CM0:
- maximale druk: 6,86 MPa
- maximale capaciteit: 30 l/min
- hoofdmotor: 5,5 kW
Uitrusting

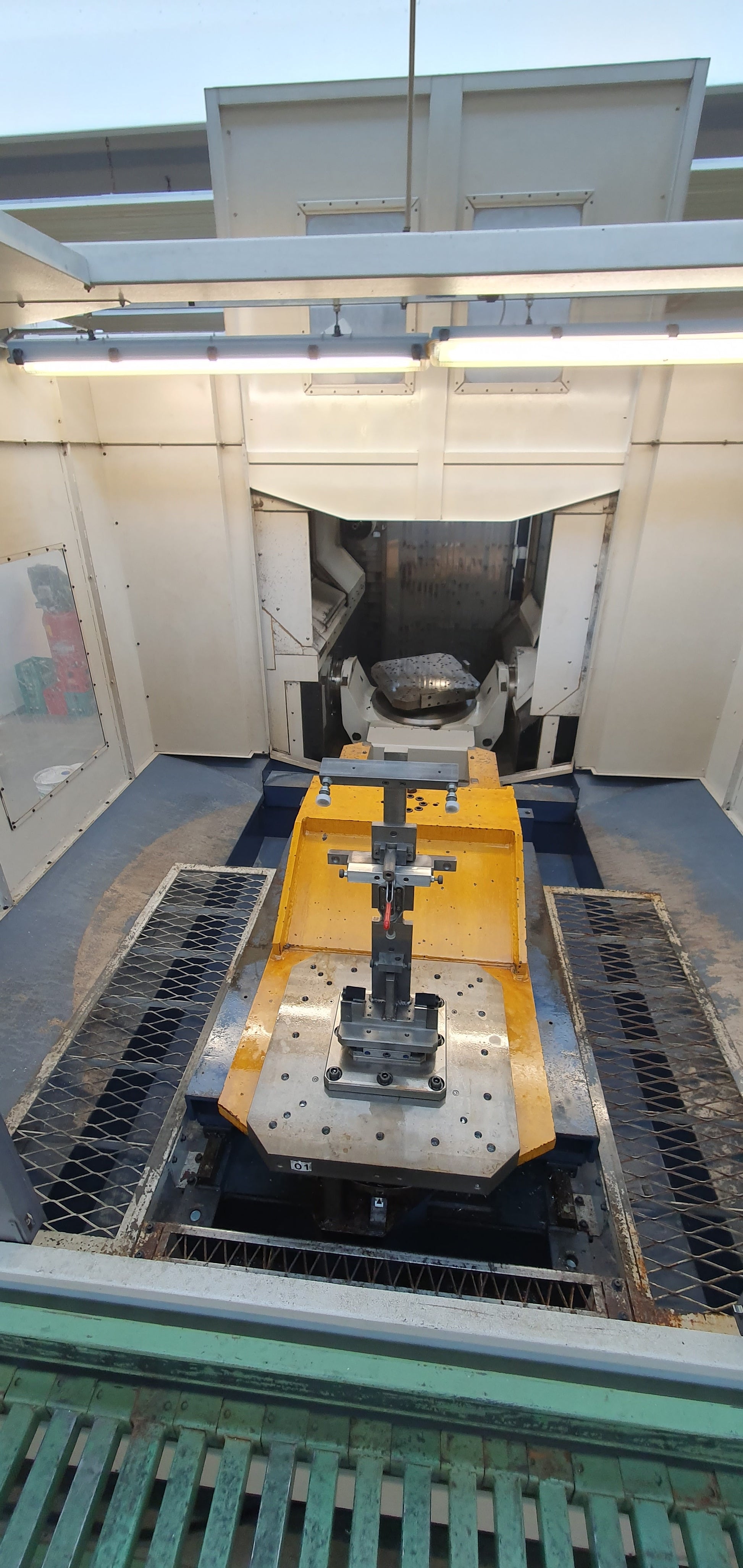

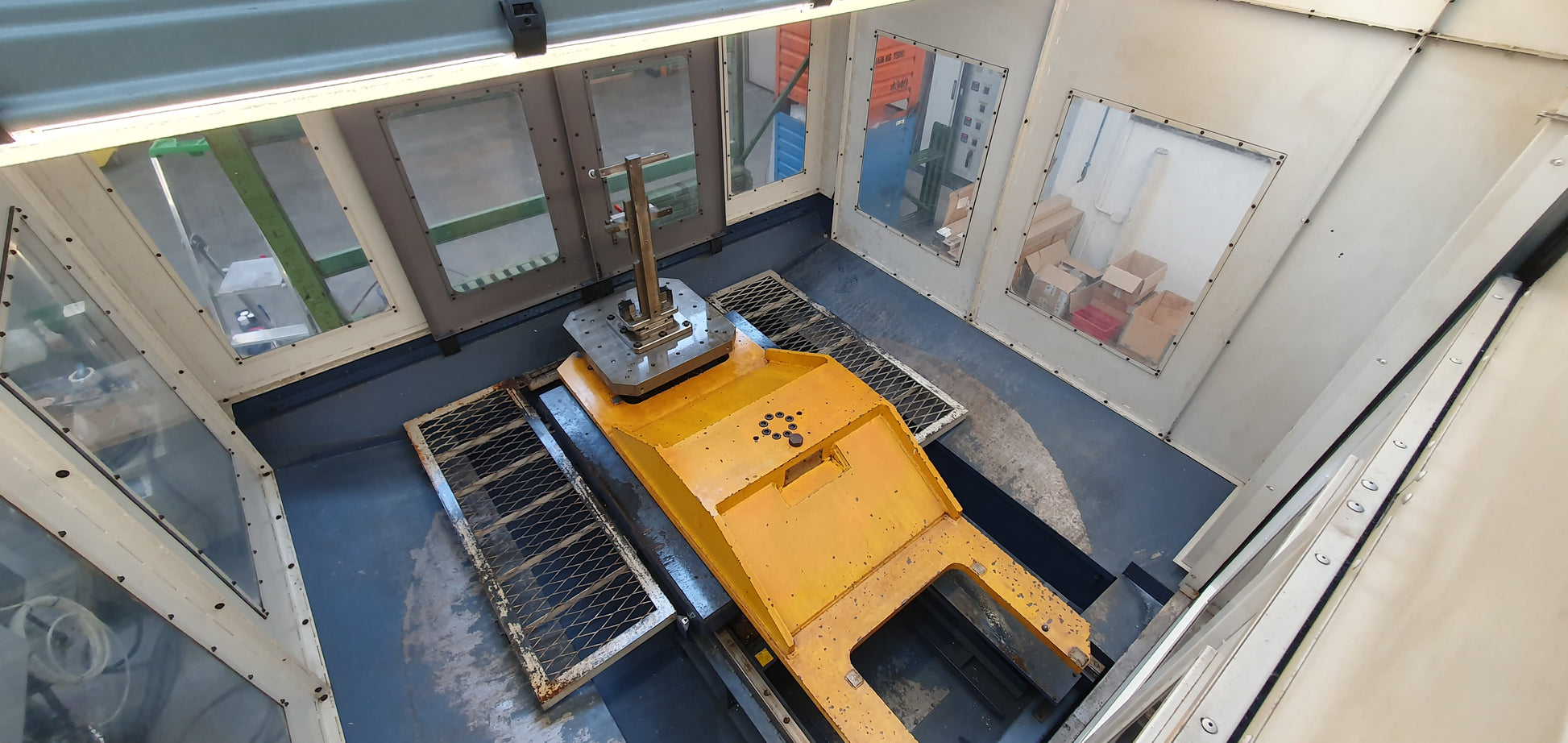

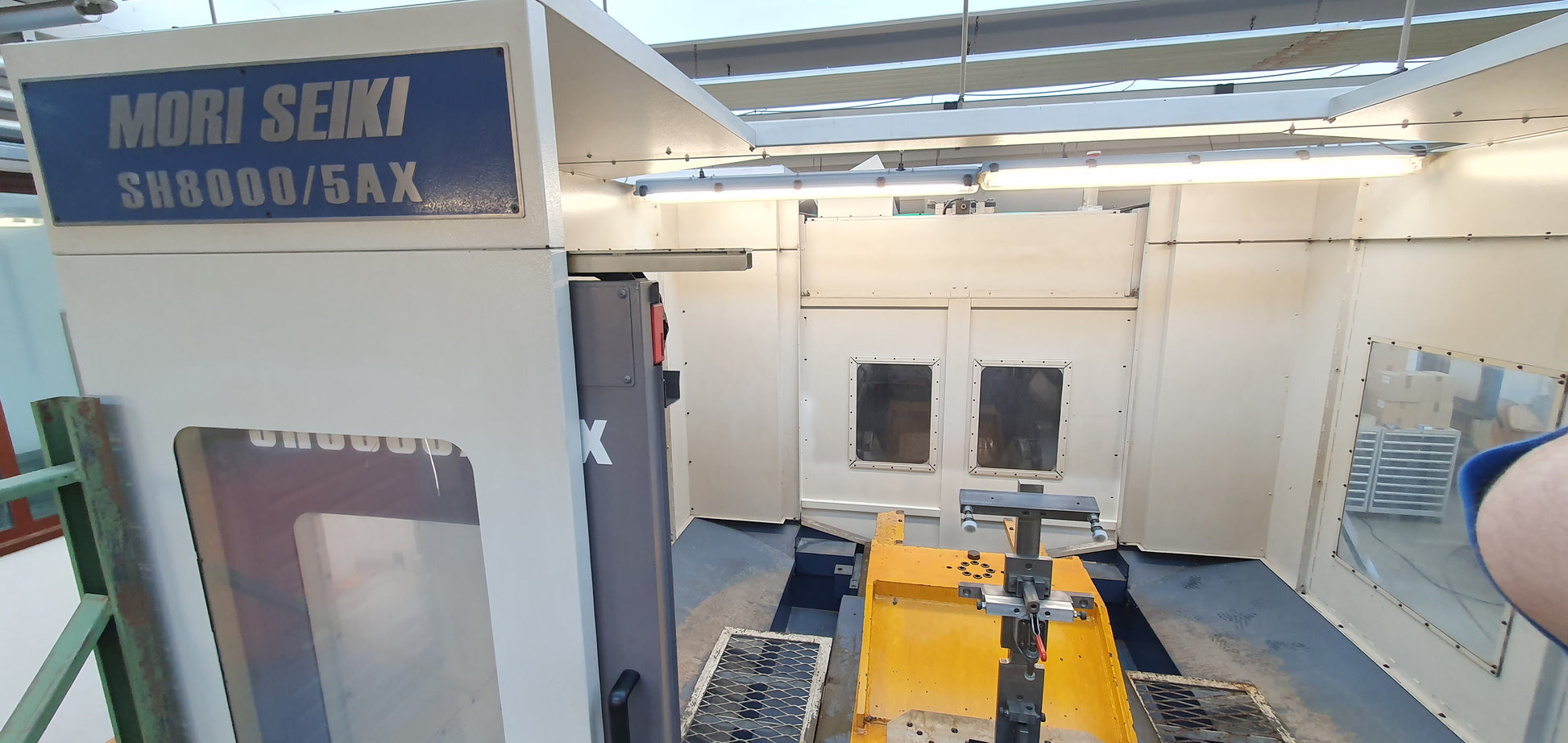

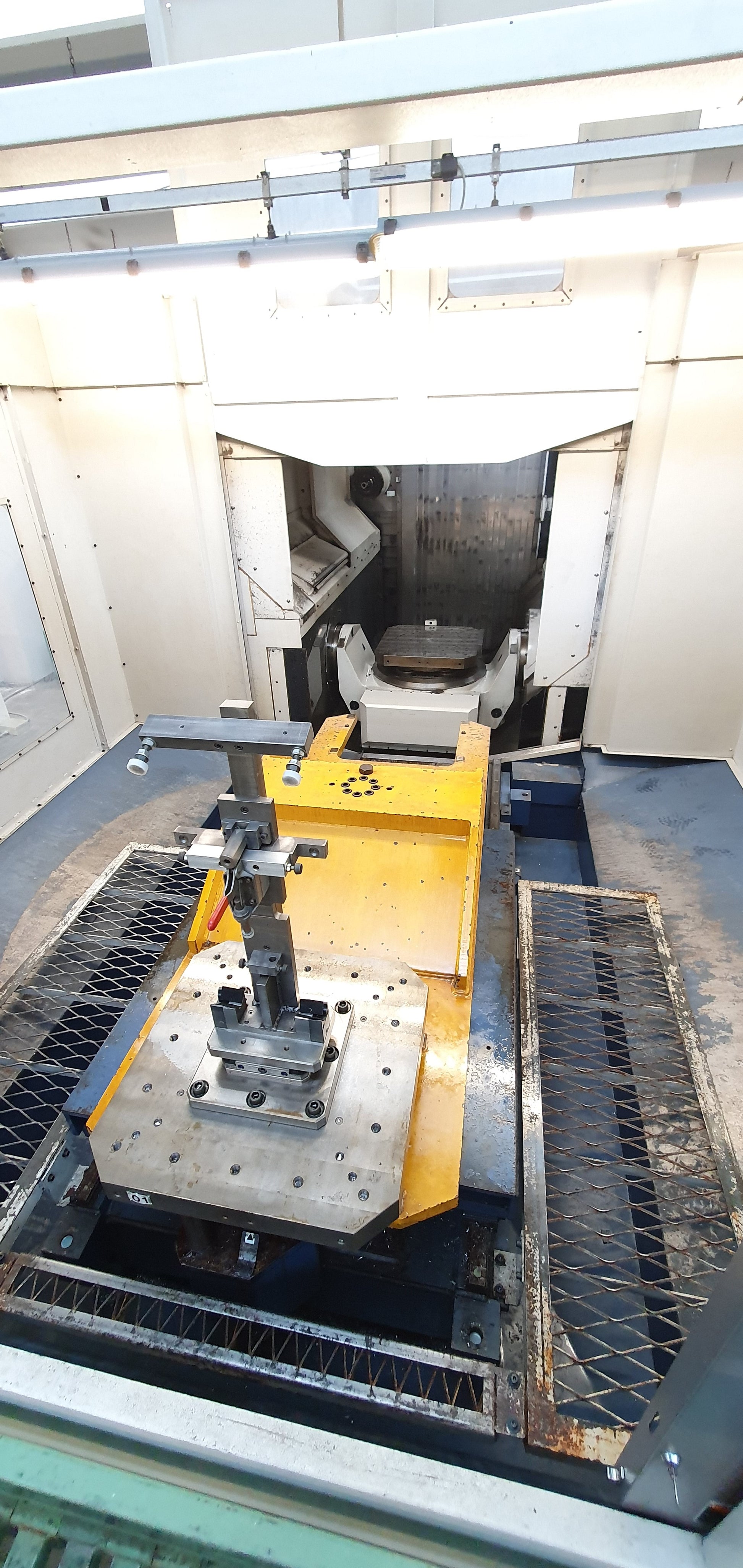

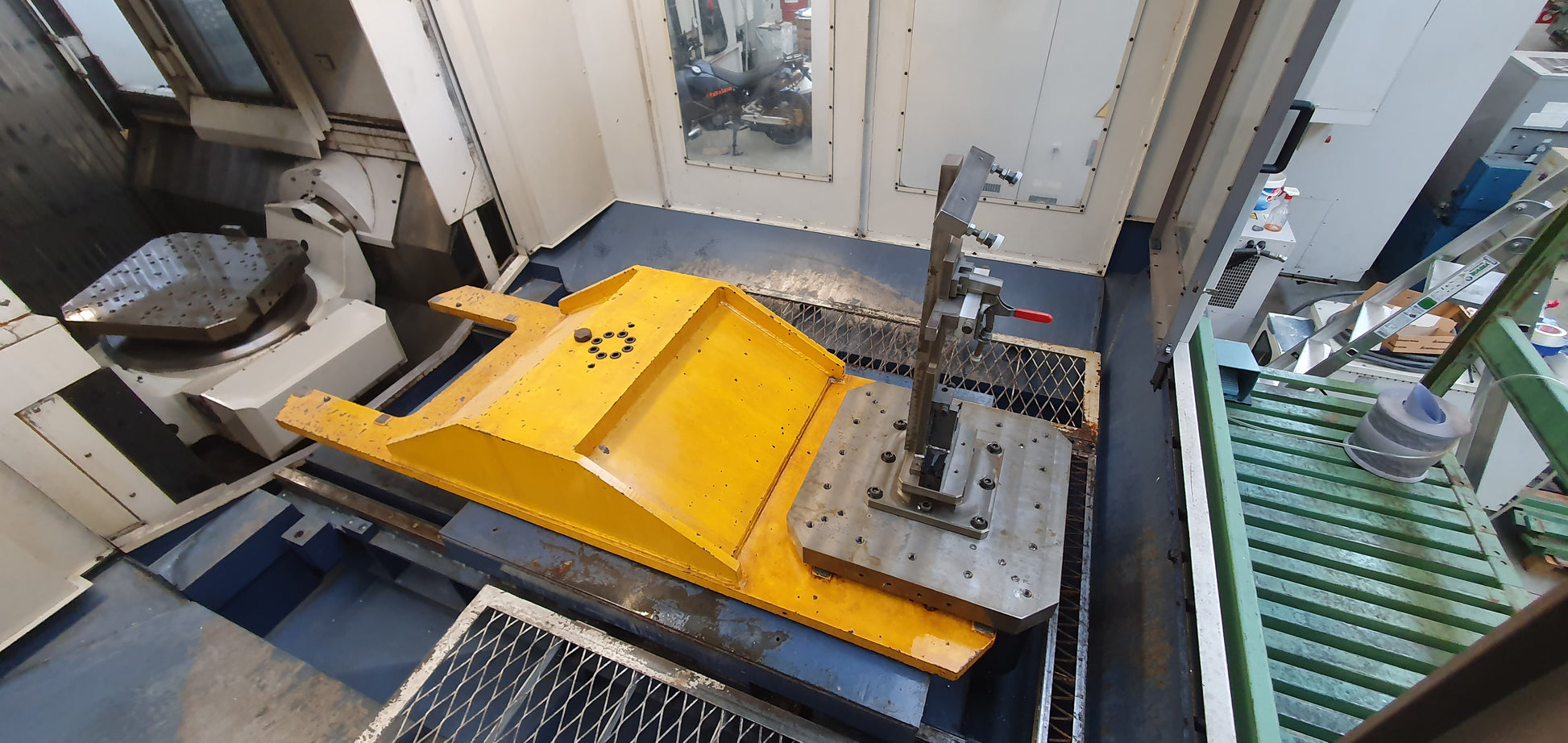

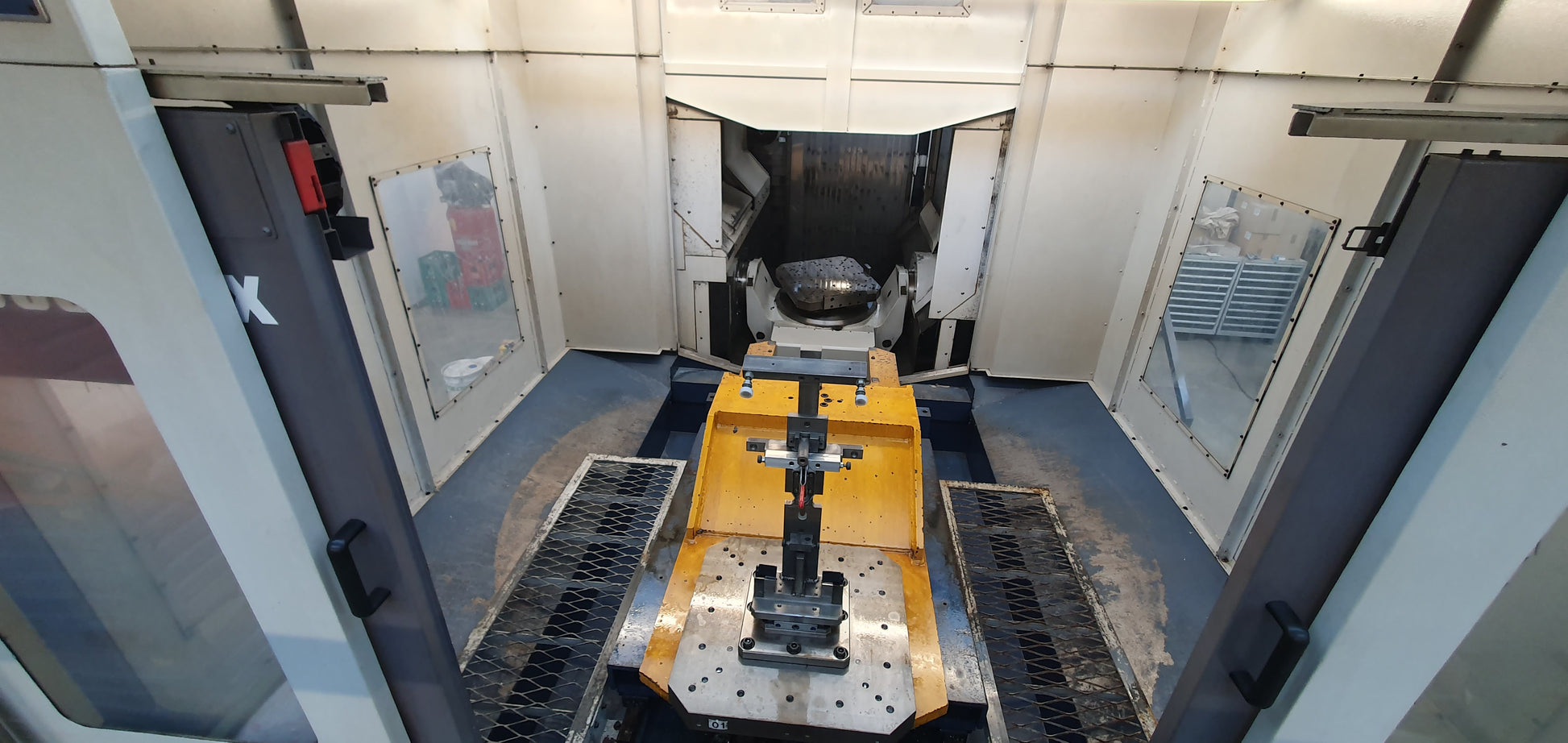

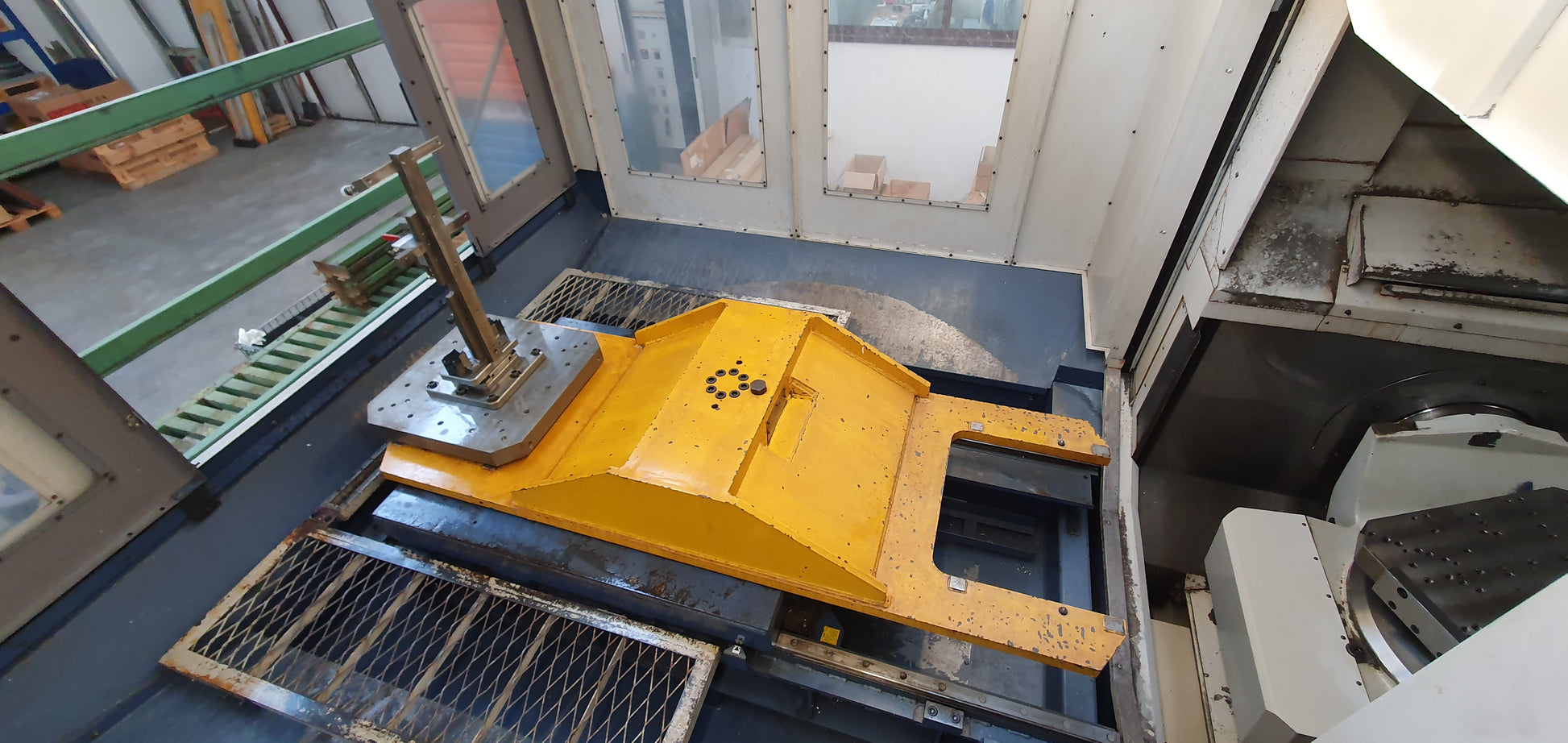

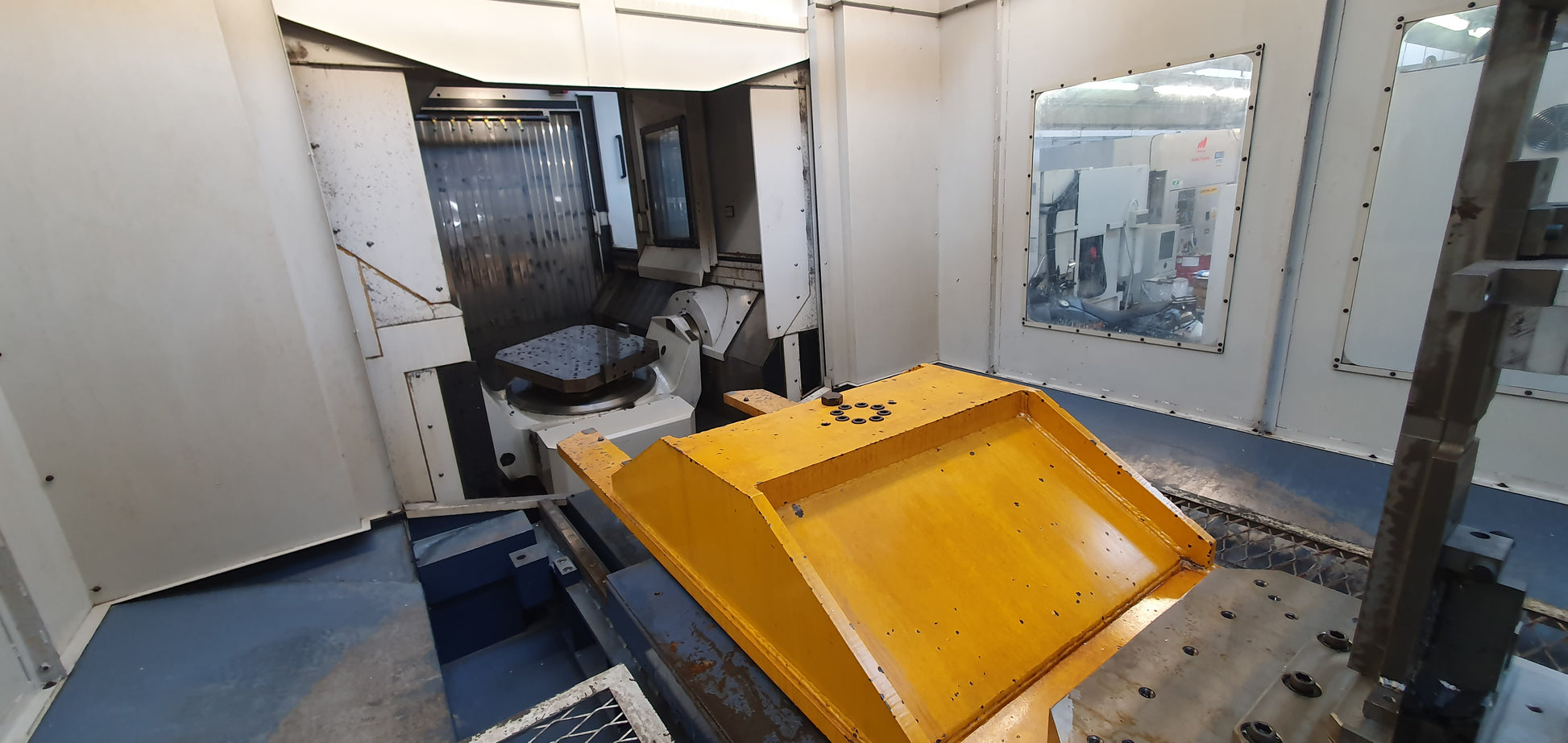

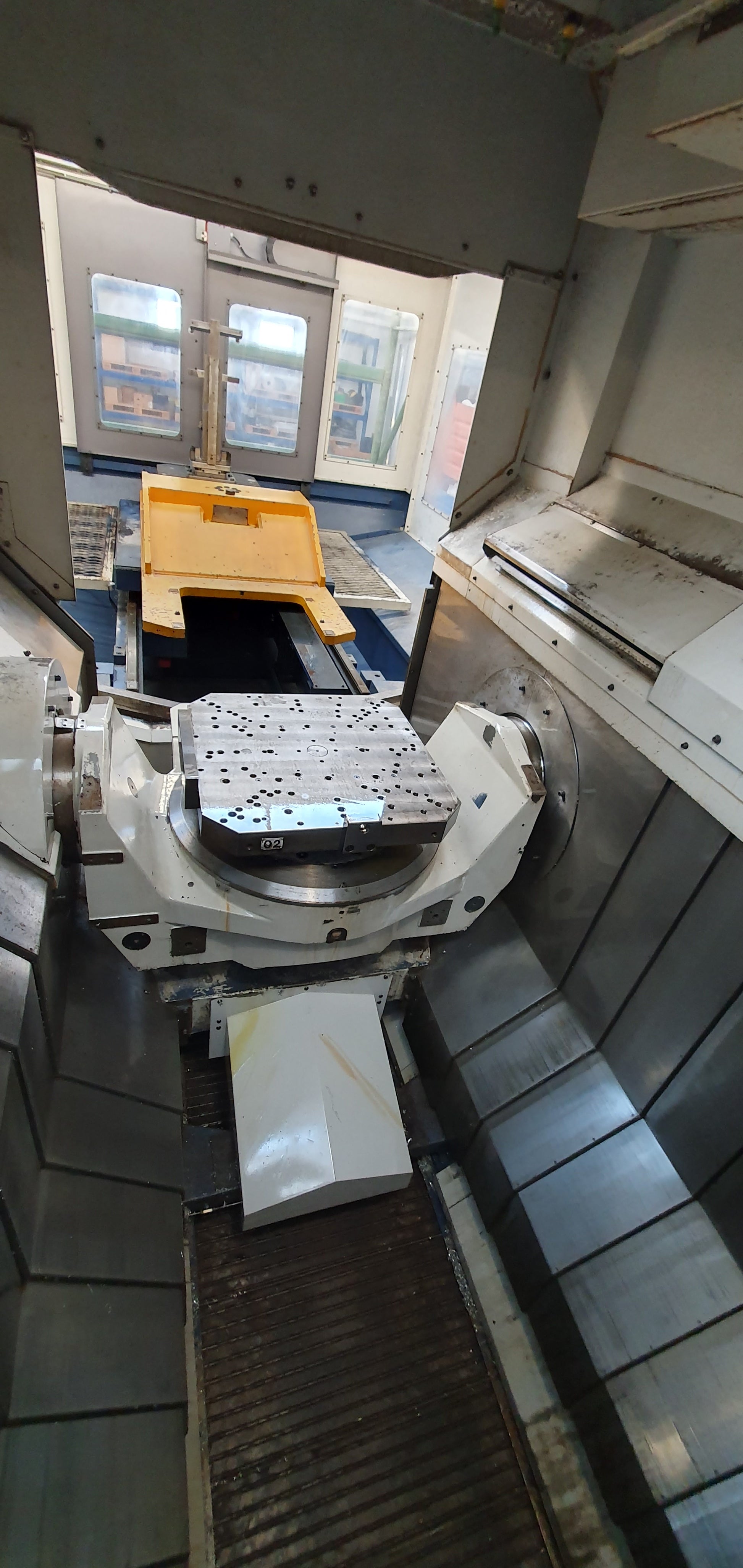

- Dubbele pallet

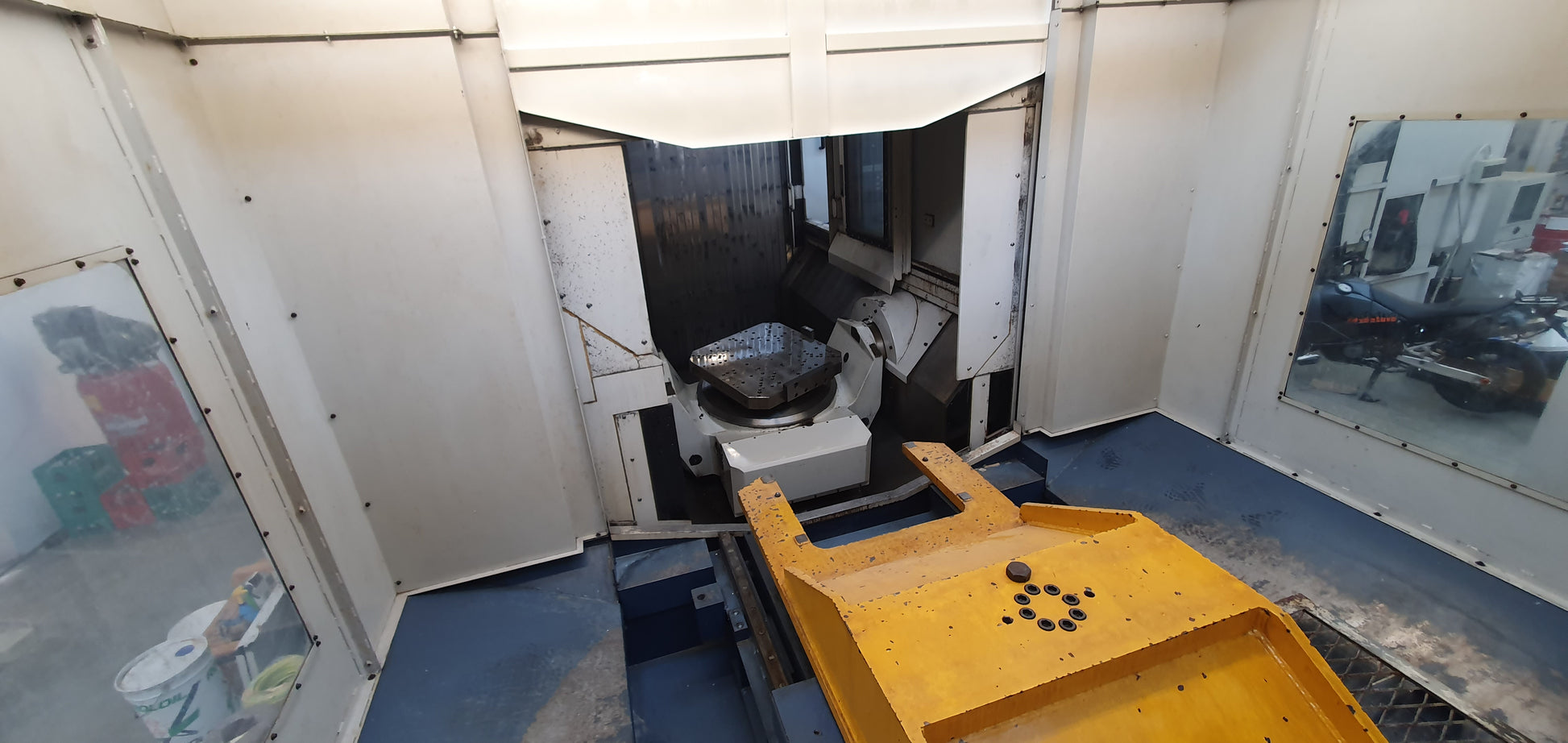

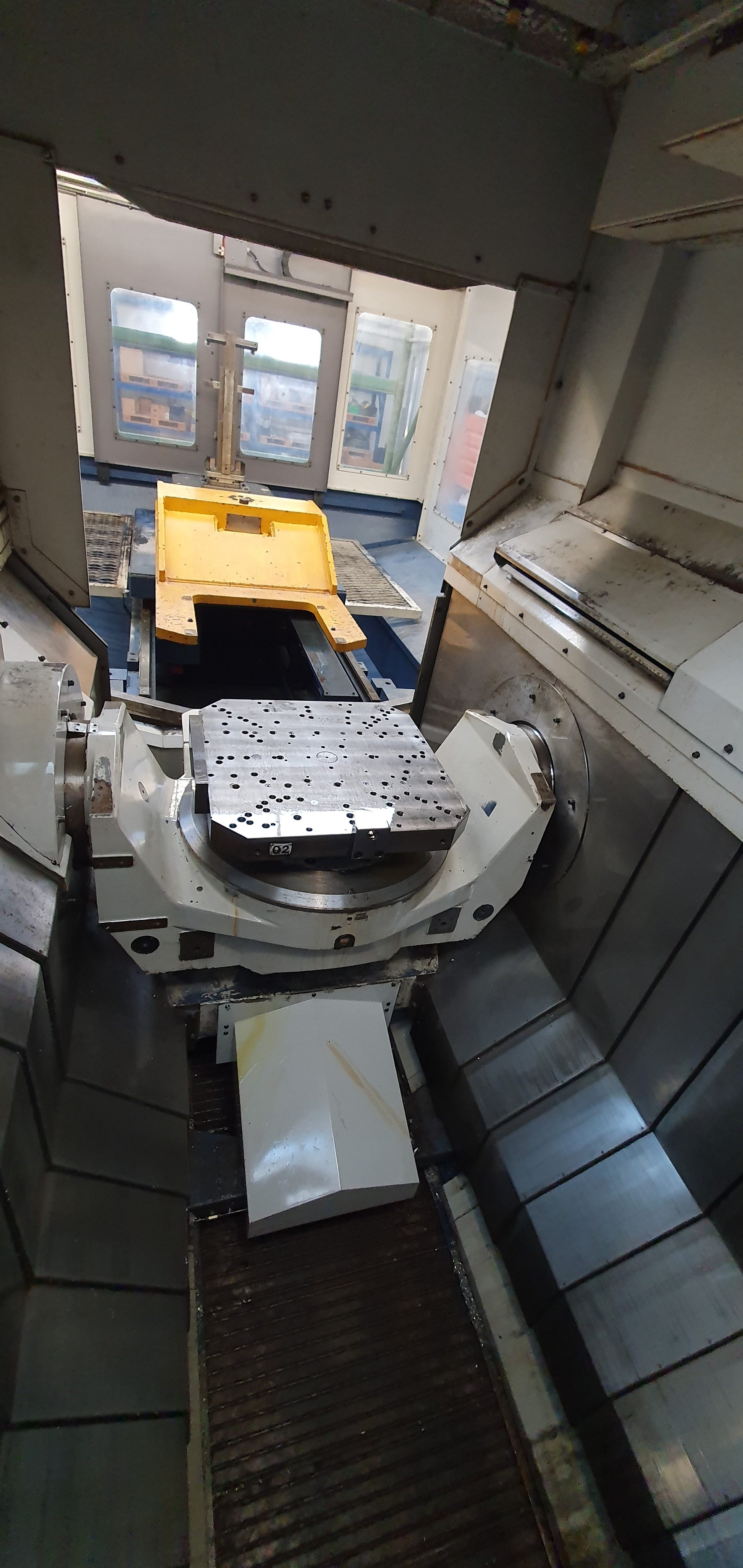

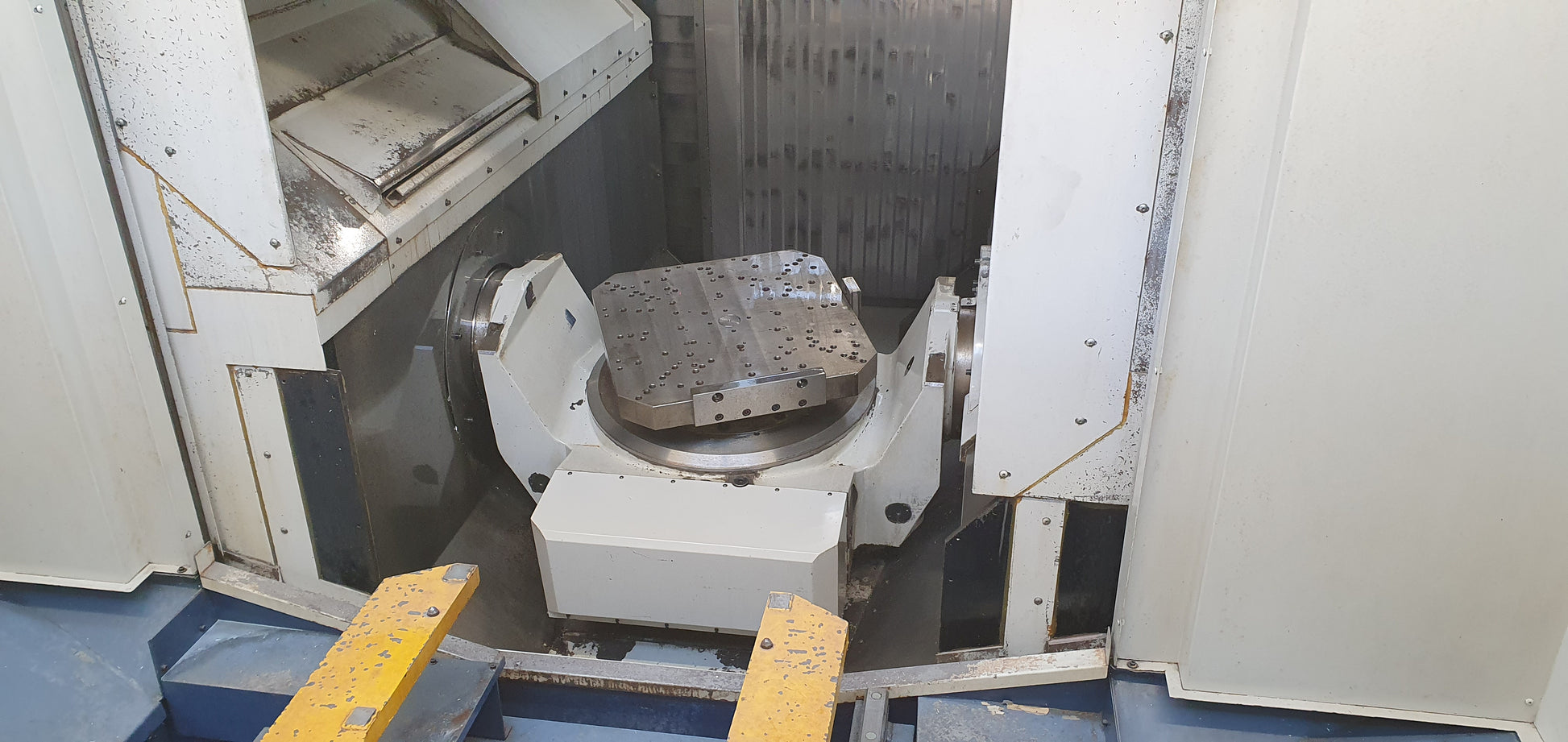

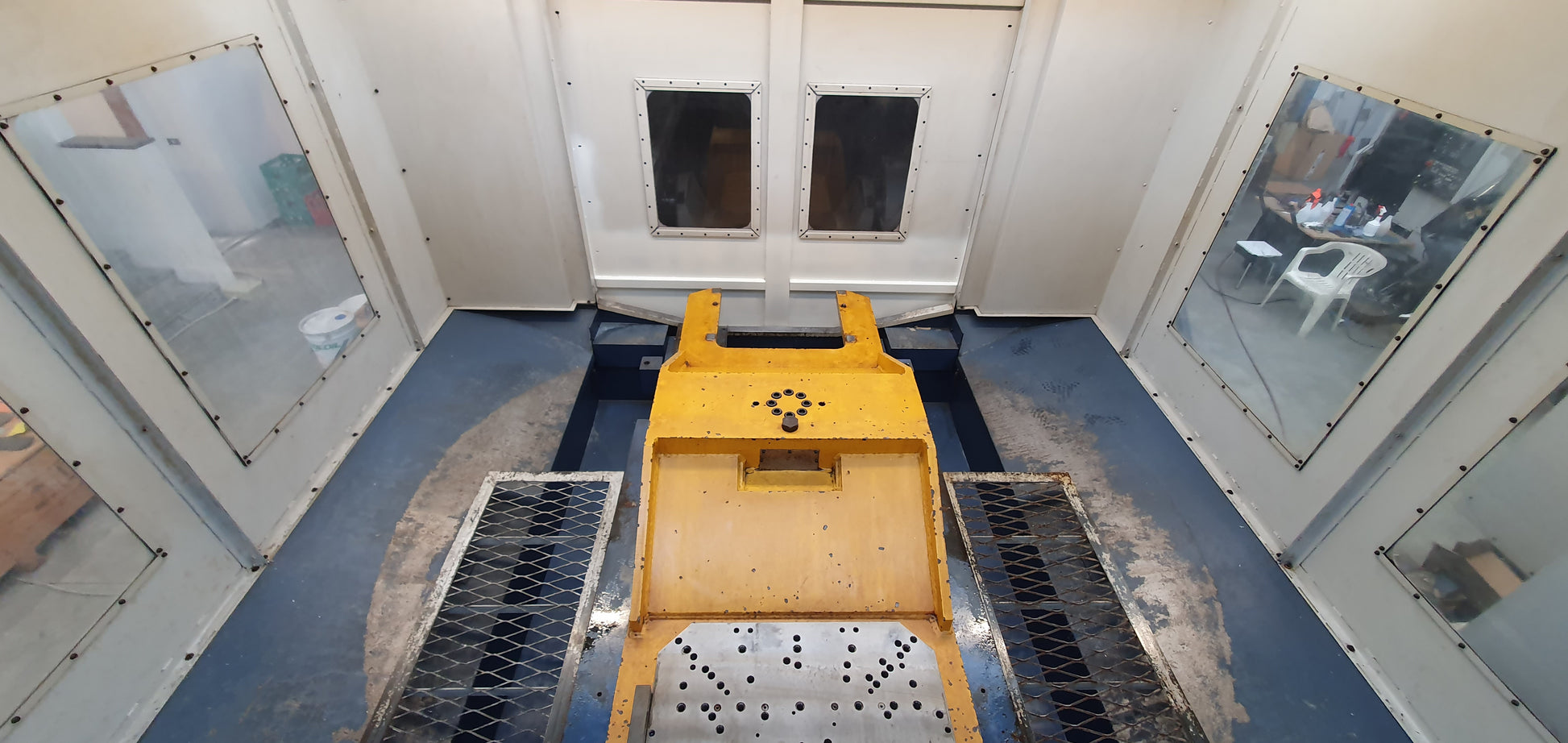

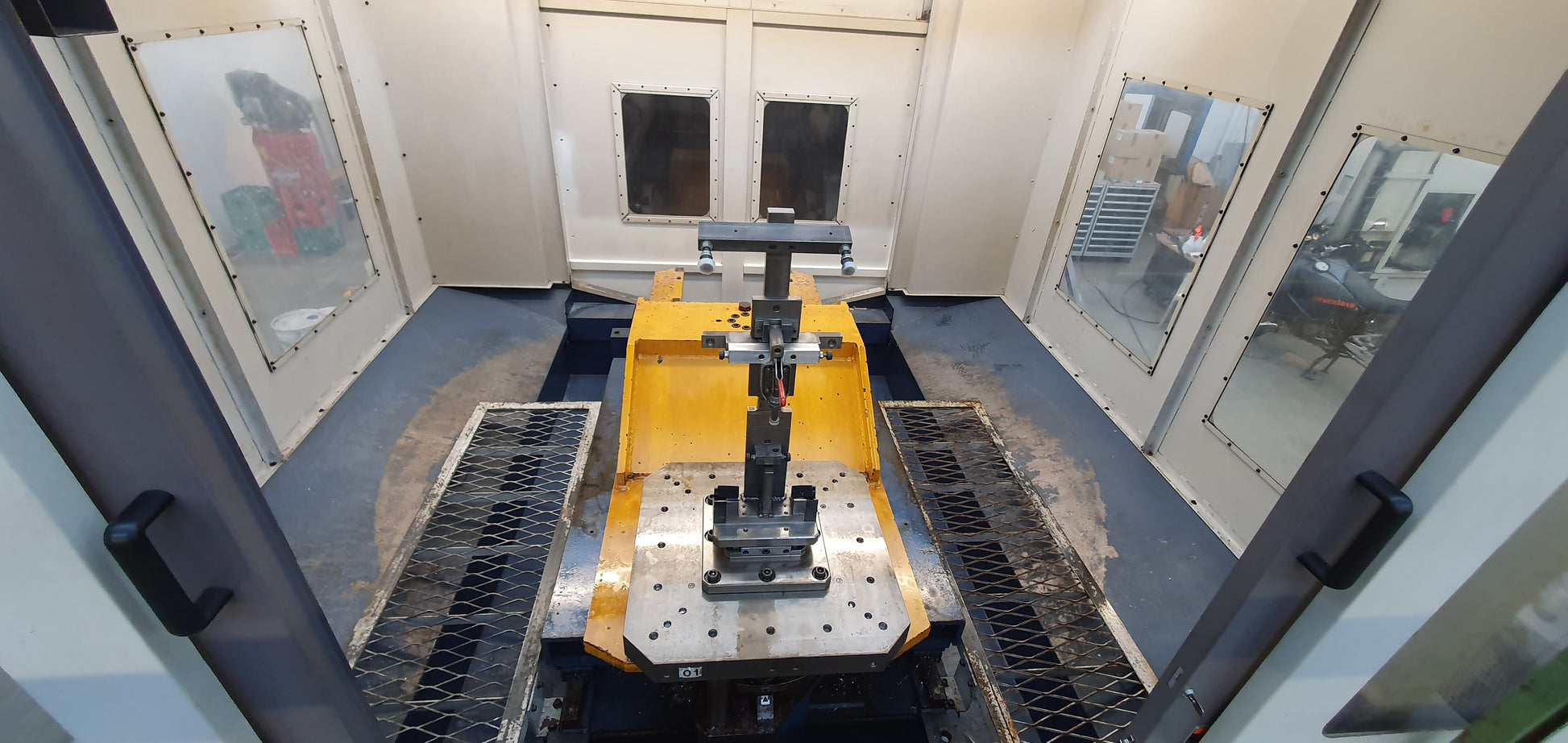

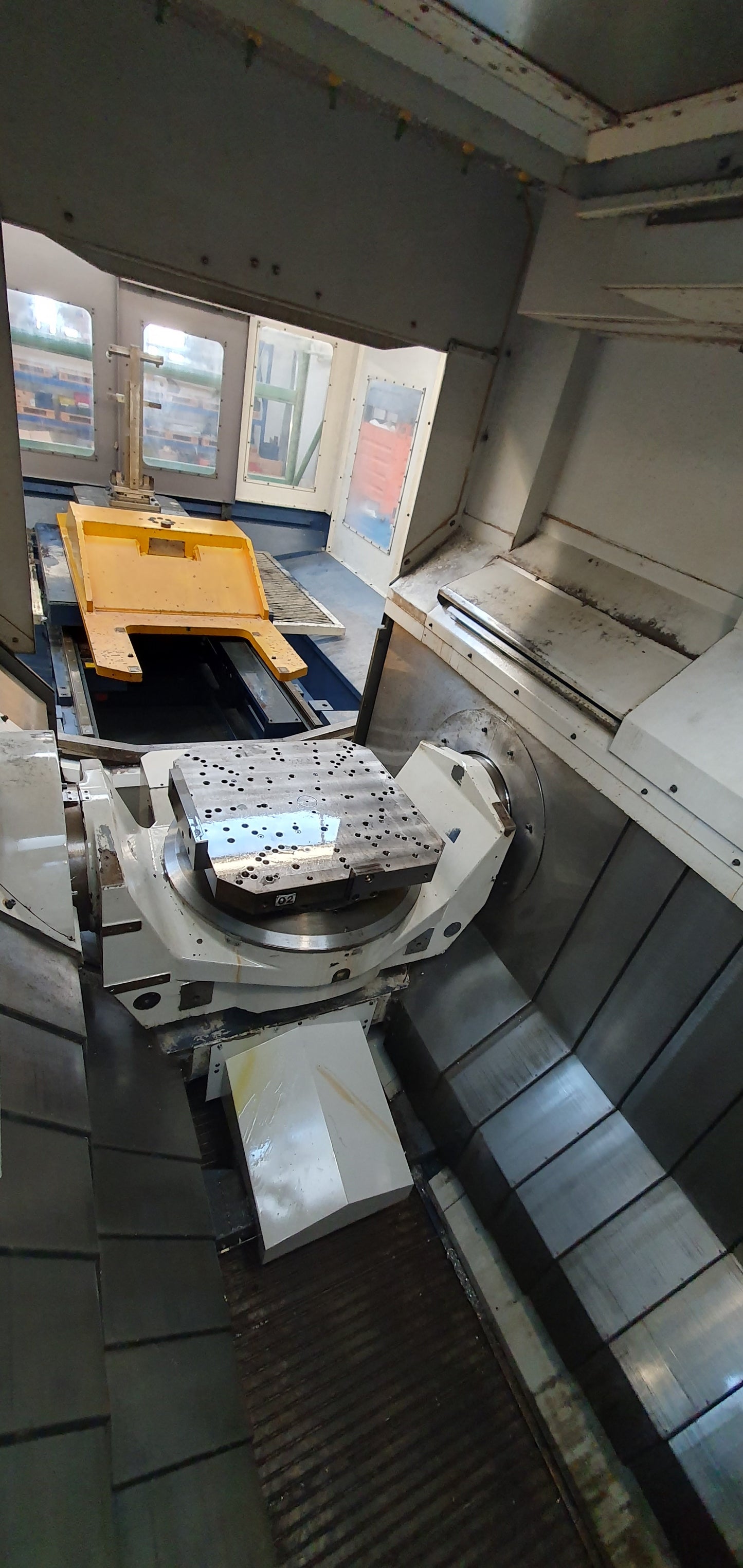

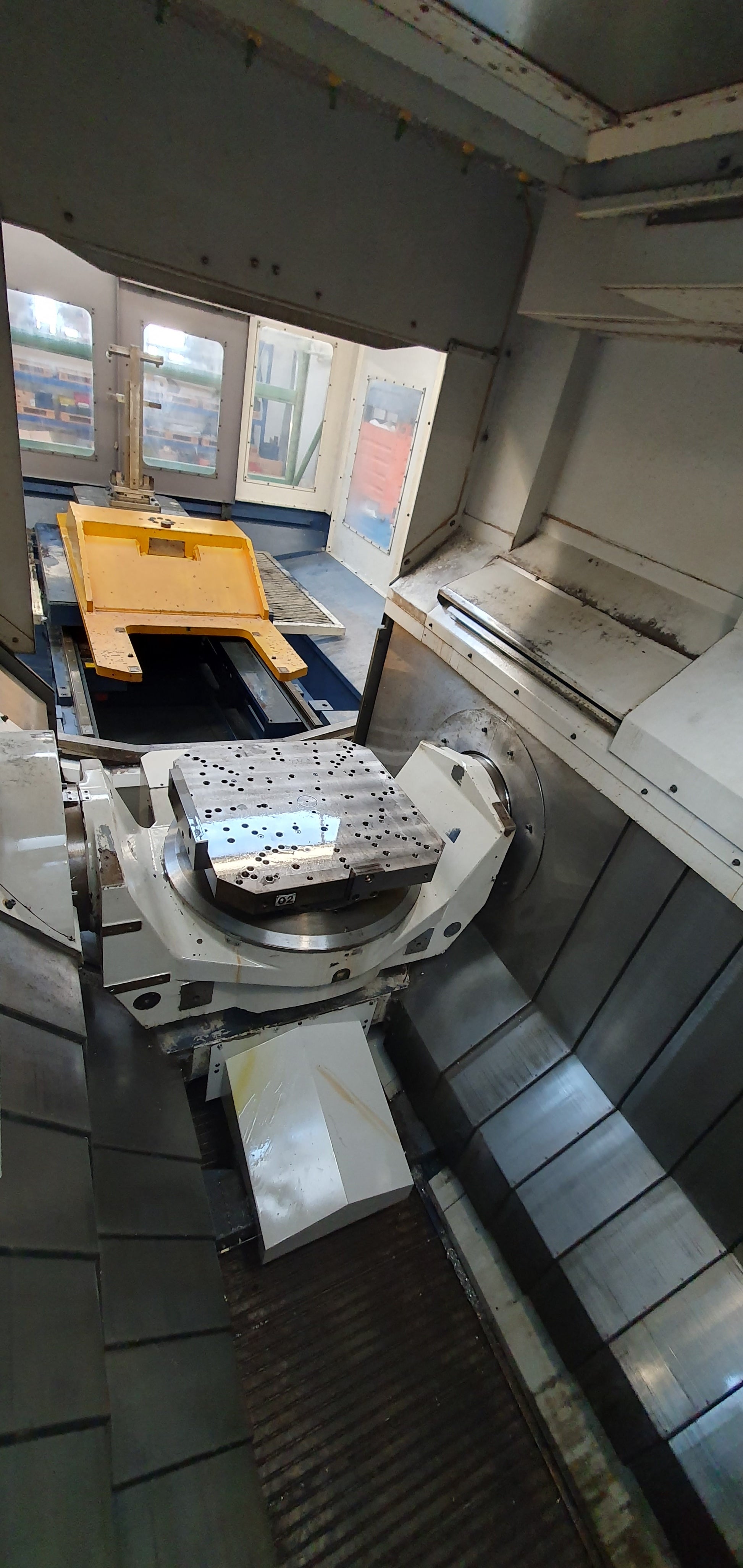

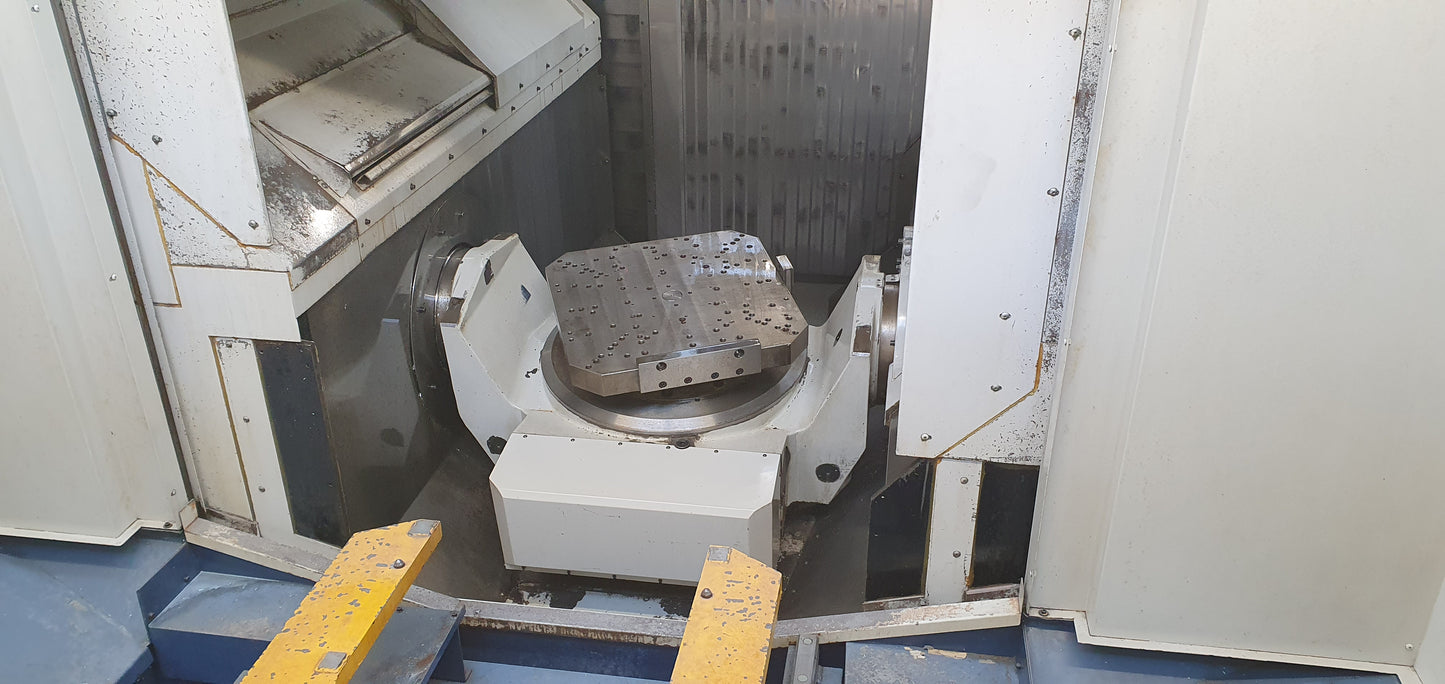

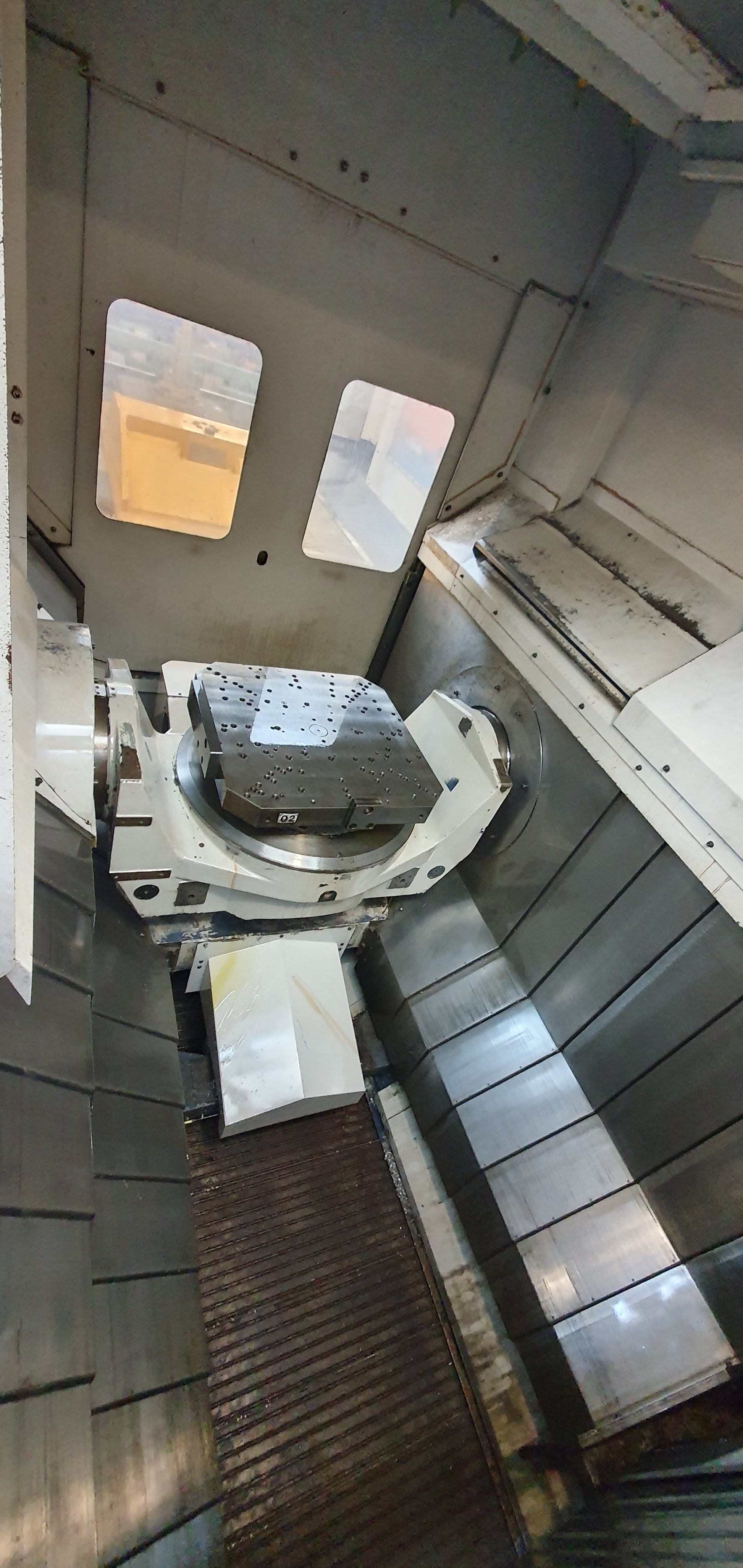

- Tafel met continue B-as

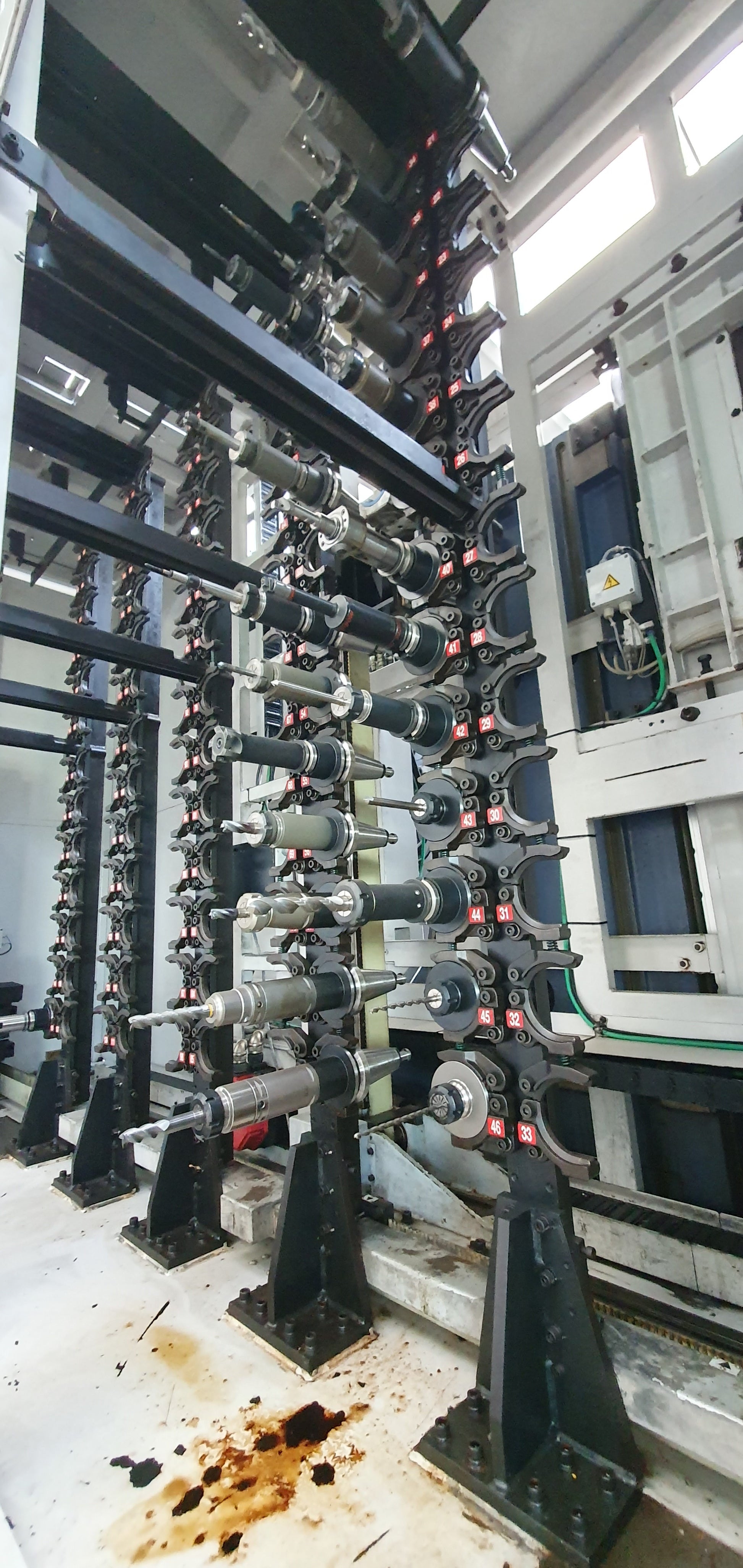

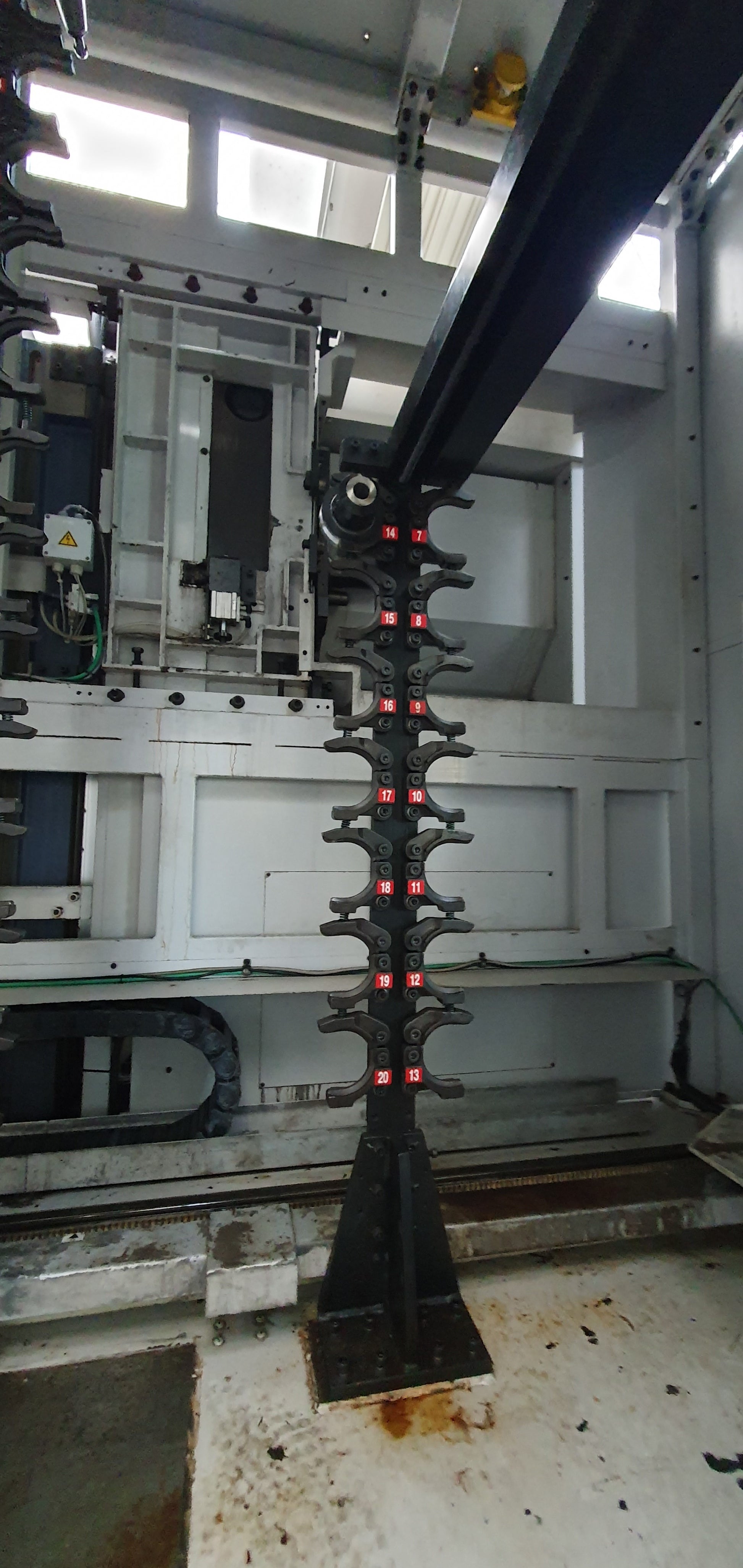

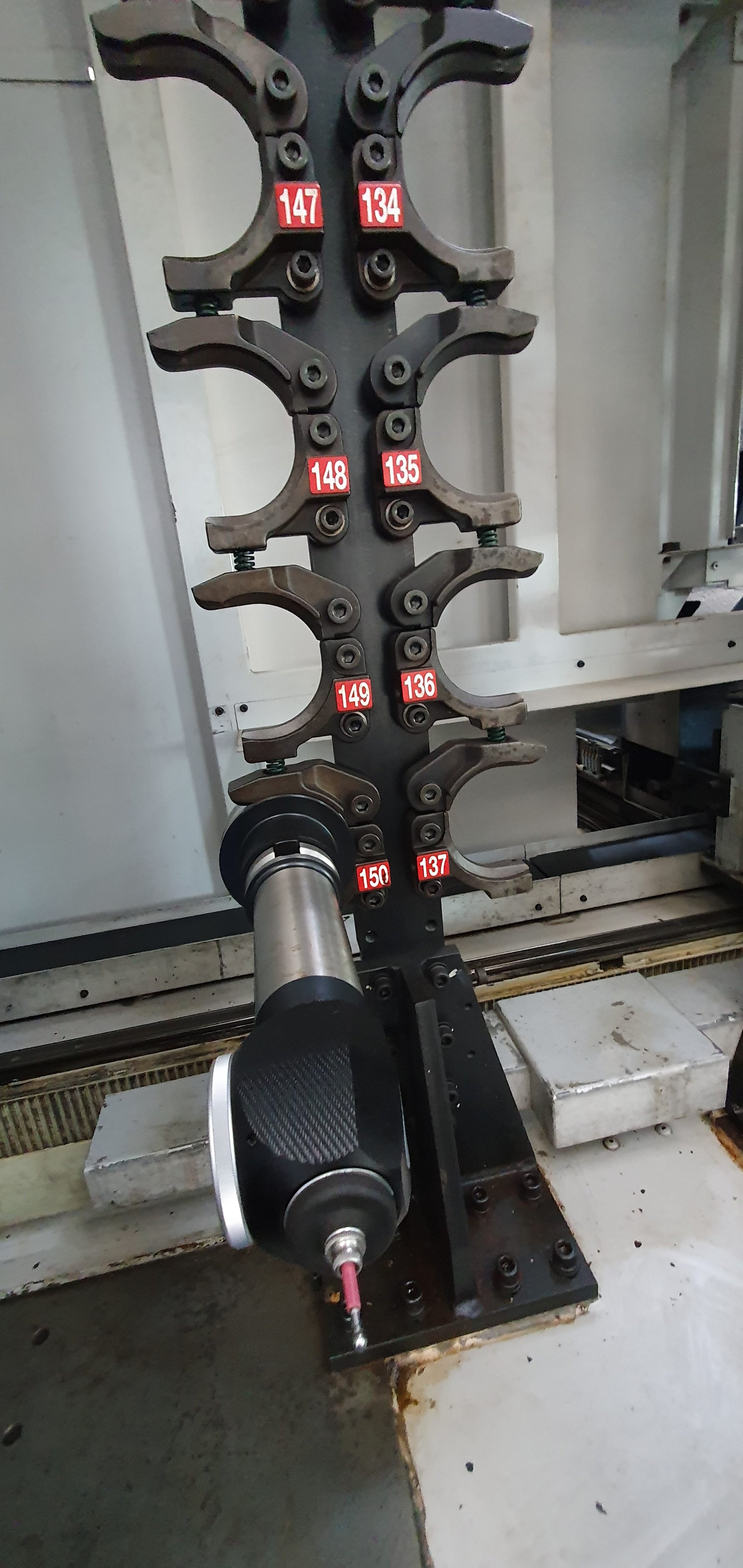

- Automatische gereedschapswijzer met 150 gereedschappen
- BT50-spindel
- Koeling met hoge druk
- Optische linealen
- Autotransformator
- Spaanschip

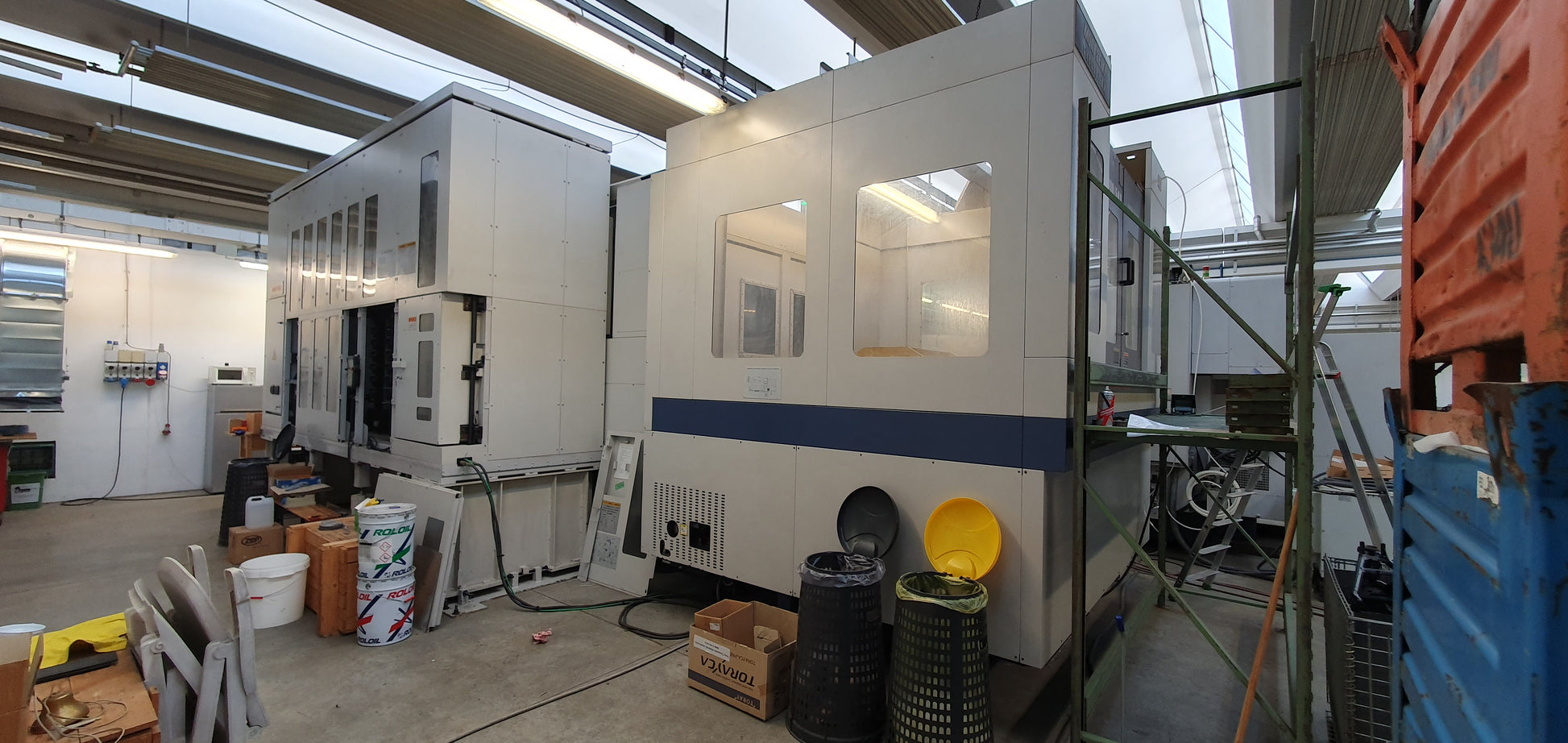

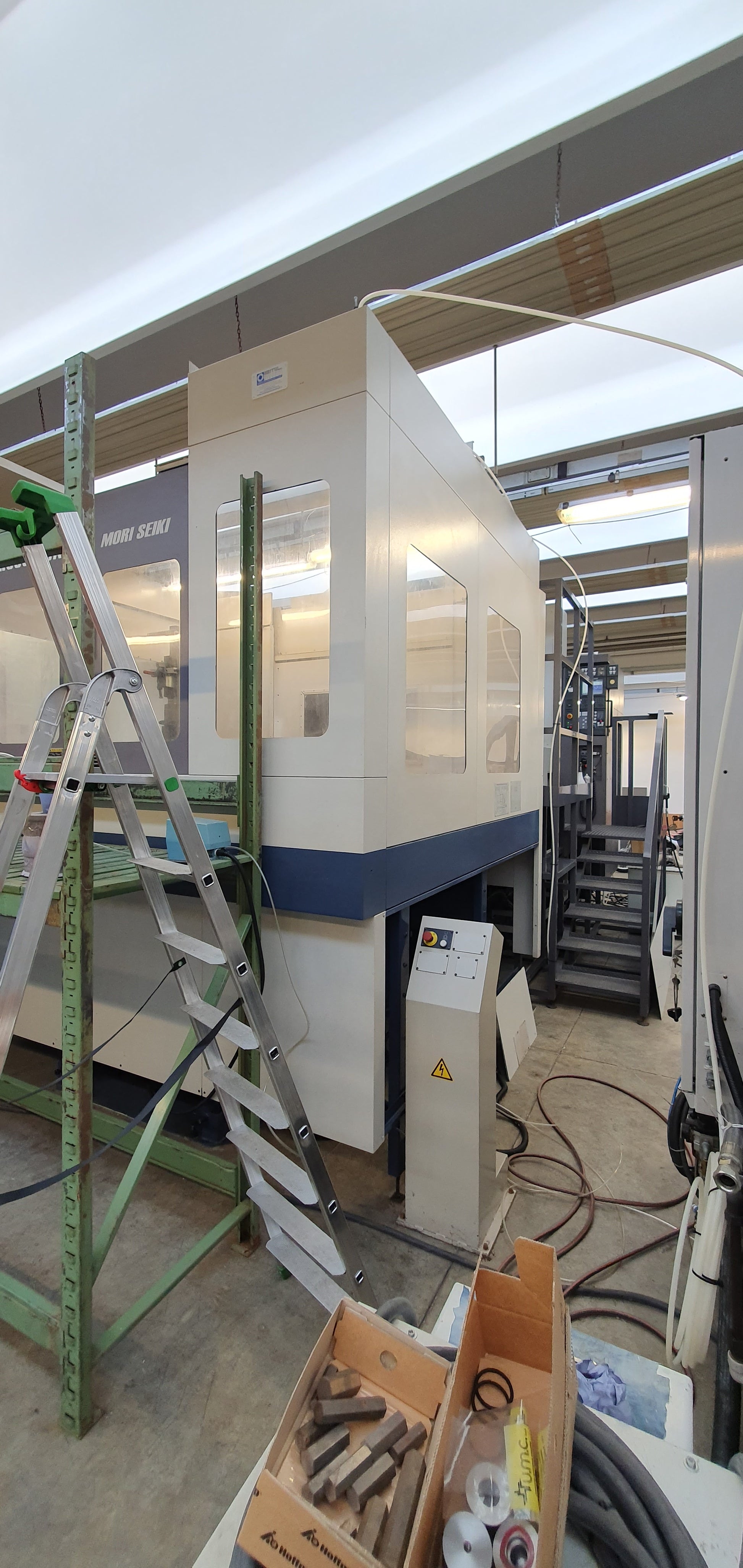

- Volledige afscherming
- Documentatie over de revisie
Conditie

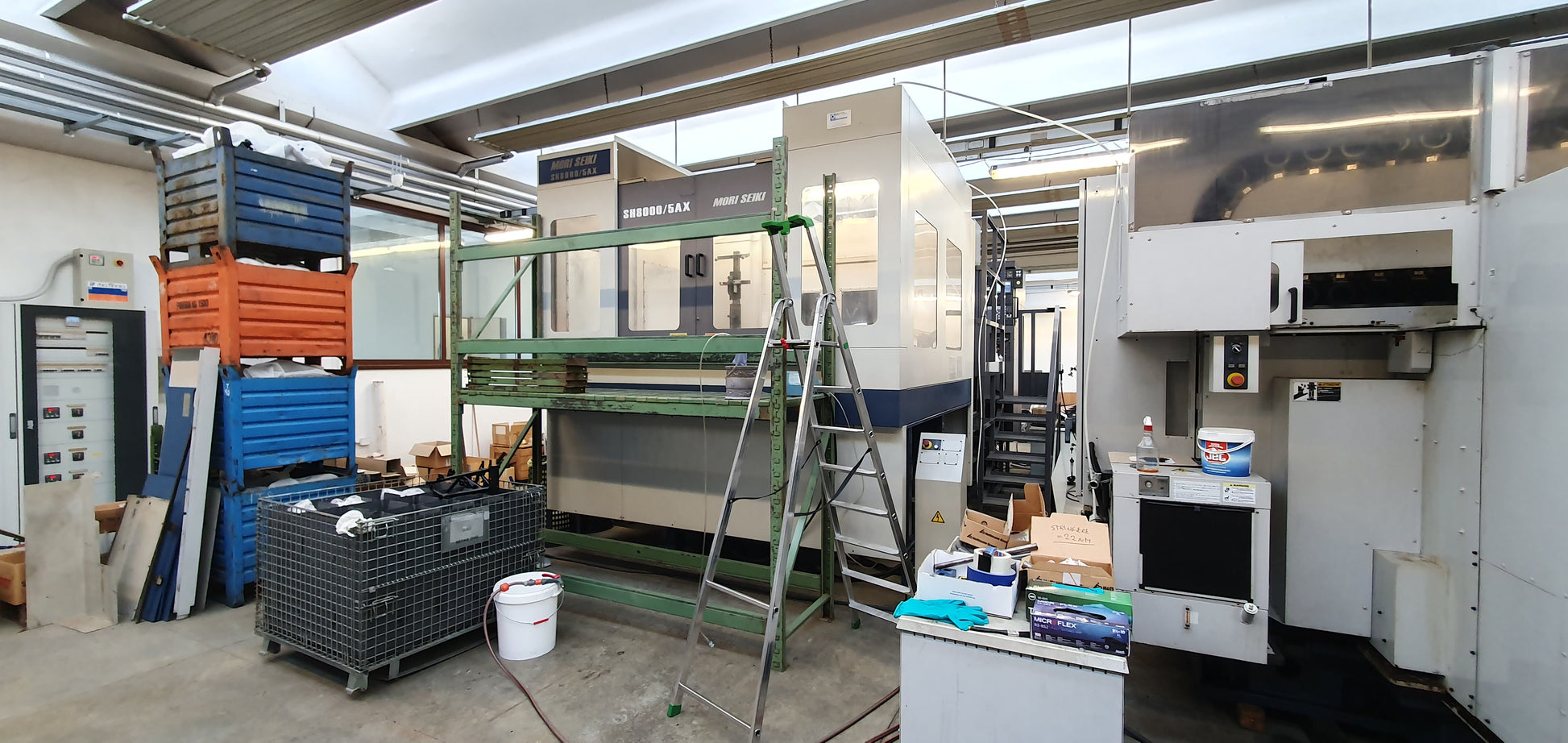

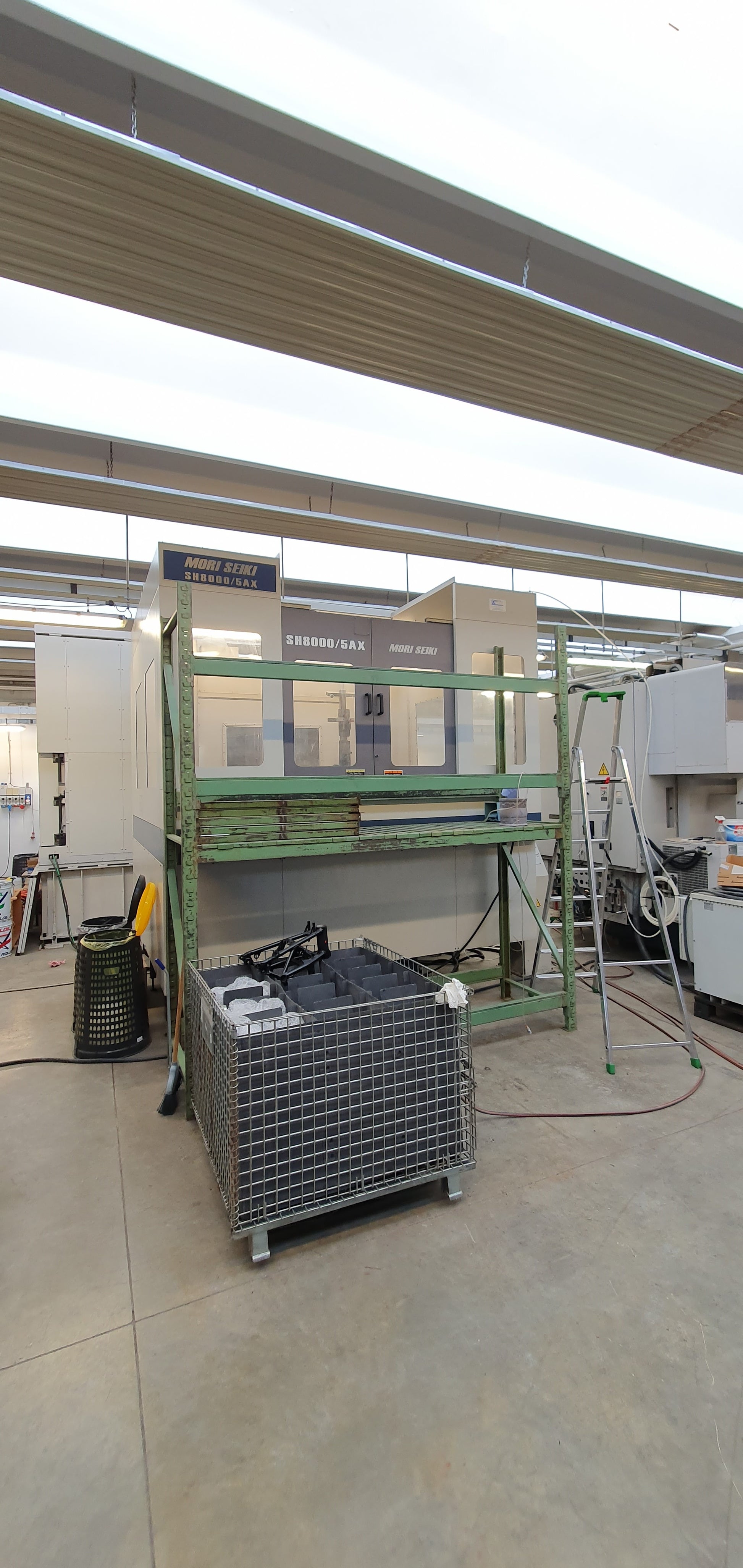

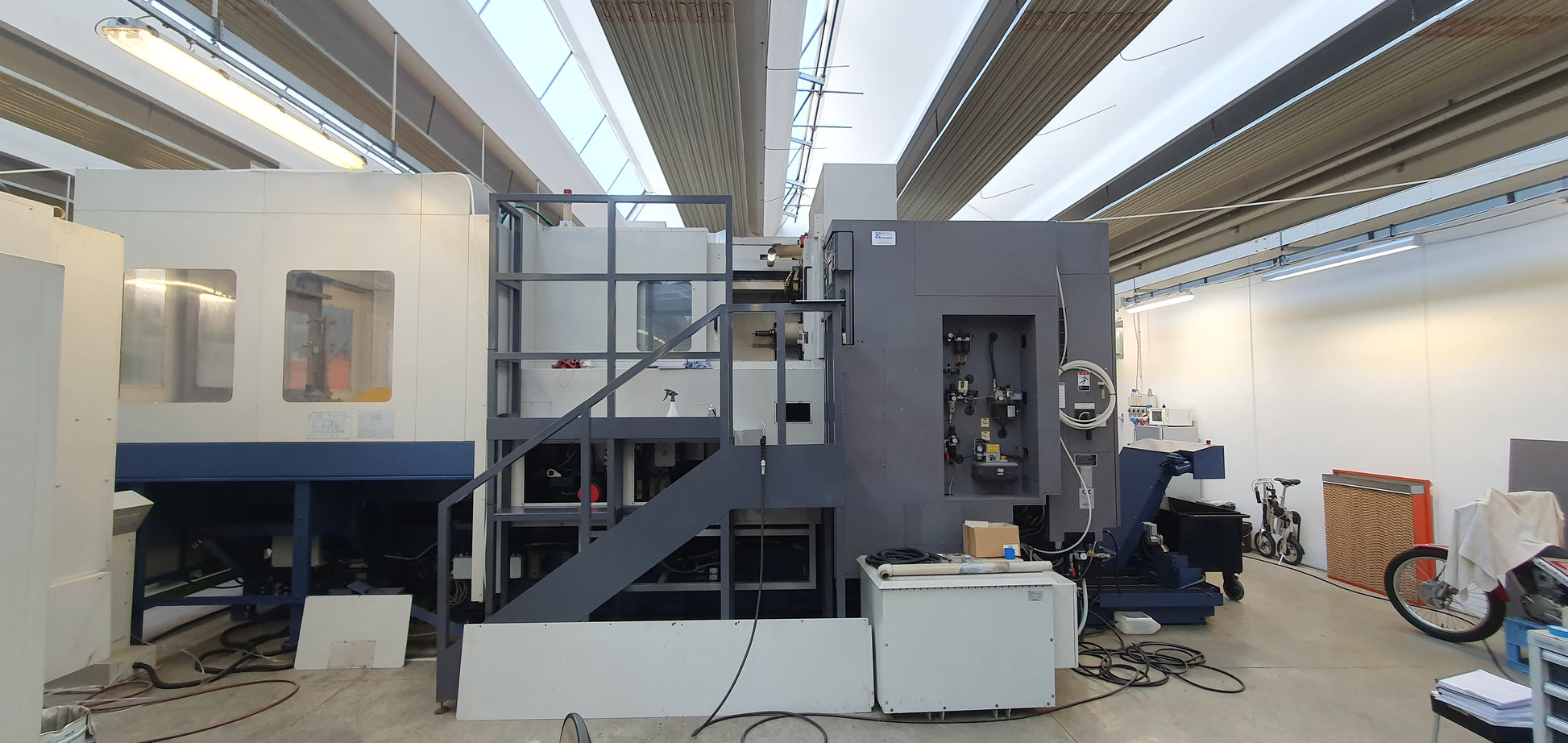

Gebruikt apparaat, volledig gereviseerd in 2016 en beschikbaar voor bezichtiging op afspraak.
Er kan transport in heel Italië en naar het buitenland worden geregeld.
Voor meer informatie, technische documentatie, foto's, video's van het apparaat in werking of om een bezoek te plannen, neem dan contact met ons op.
Vraag een prijs aan door het onderstaande formulier in te vullen.
